DE4048(FE)448 Z 单向离合器内芯

DE448Z 单向离合器内芯，内径 40mm 外径 48mm 宽 12mm，额定 248N・m 最高 4200 转，精密滚柱式，轴 h5 座孔 H6 配合，中置电机减速机通用，常州厂家支持非标定制。

产品型号

DE (FE) 448 Z（DE4048 单向内芯）

尺寸规格

内径 d=40mm × 外径 D=48mm × 宽度 W=12mm

品牌名称

邦尼传动

ODM/OEM

支持

厂商性质

生产厂家

更新时间

2026-07-17

产品简介

−

DE (FE) 448 Z 单向内芯是一款工业级精密滚柱式超越离合器，属于 DE400Z 标准系列产品，内径 40mm、外径 48mm、宽度 12mm，额定承载扭矩可达 248N・m，最高许用转速 4200rpm。产品采用整体式外圈 + 多组精密斜置滚柱结构，配合高精度复位弹簧，具备单向锁止精准、传动无打滑、运转噪音低、旋转平稳、结构紧凑强度高的核心优势。

产品轴配合精度 h5、座孔配合精度 H6，可直接嵌入各类电机、减速机、传动机构腔体内部使用，安装便捷、互换性强；广泛适用于中置电机、减速机、纺织机械、包装设备、自动化传动系统等需要单向传动、超越离合、防逆转的工况场景，是替代进口同规格单向内芯的高性价比工业级传动配件。

技术参数

技术参数表

型号 type	d [mm]	D [mm]	W [mm]	B [mm]	T_nom [Nm]	n_max [rpm]	重量 Weight [kg]
DE(FE) 412 Z	4	12	12	11	4	27,000	0.003
DE(FE) 416 Z	8	16	12	11	16	19,200	0.006
DE(FE) 420 Z	12	20	12	11	35	12,500	0.007
DE(FE) 422 Z	14	22	12	11	53	10,100	0.008
DE(FE) 423 Z	15	23	12	11	62	9,200	0.009
DE(FE) 425 Z	17	25	12	11	72	8,100	0.011
DE(FE) 427 Z	19	27	12	11	83	7,400	0.013
DE(FE) 428 Z	20	28	12	11	93	7,500	0.013
DE(FE) 430 Z	22	30	12	11	107	6,300	0.014
DE(FE) 432 Z	24	32	12	11	117	5,900	0.016
DE(FE) 433 Z	25	33	12	11	128	6,000	0.016
DE(FE) 435 Z	27	35	12	11	143	5,100	0.017
DE(FE) 437 Z	29	37	12	11	154	4,800	0.018
DE(FE) 438 Z	30	38	12	11	166	4,900	0.019
DE(FE) 442 Z	34	42	12	11	198	4,400	0.018
DE(FE) 443 Z	35	43	12	11	207	4,300	0.022
DE(FE) 448 Z	40	48	12	11	248	4,200	0.024
DE(FE) 453 Z	45	53	12	11	293	3,400	0.022
DE(FE) 455 Z	47	55	12	11	313	3,300	0.026
DE(FE) 458 Z	50	58	12	11	344	3,100	0.029
DE(FE) 459 Z	51	59	12	11	353	3,000	0.030
DE(FE) 463 Z	55	63	12	11	393	2,900	0.032
DE(FE) 468 Z	60	68	12	11	444	2,700	0.034
DE(FE) 470 Z	62	70	12	11	465	2,600	0.035
DE(FE) 473 Z	65	73	12	11	495	2,500	0.037
DE(FE) 478 Z	70	78	12	11	548	2,600	0.039
DE(FE) 488 Z	80	88	12	11	657	2,100	0.045
DE(FE) 508 Z	100	108	12	11	889	1,700	0.055
DE(FE) 528 Z	120	128	12	11	1,127	1,300	0.066
DE(FE) 648 Z	240	248	12	11	2,673	800	0.131

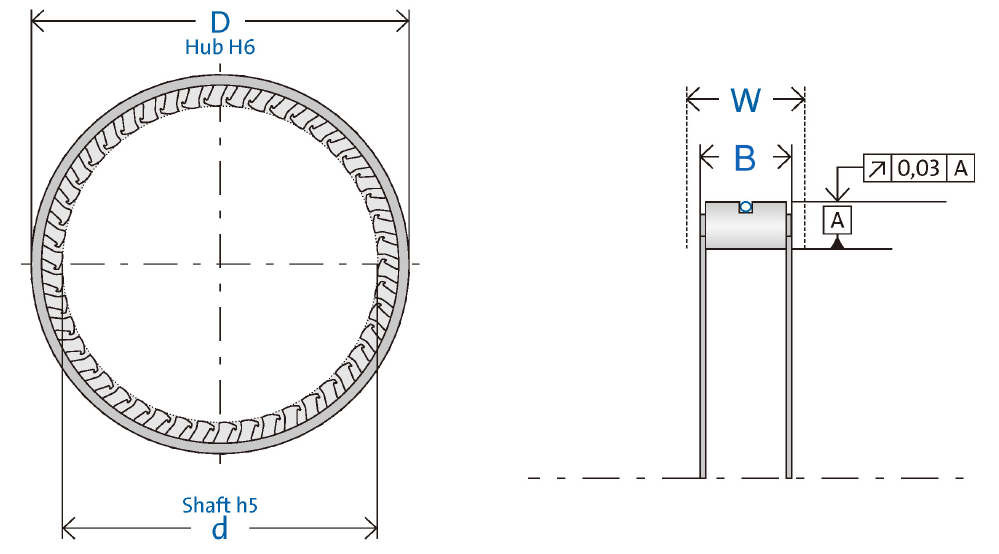

结构图


产品特点

1. 工业级高扭矩承载，传动稳定无打滑

采用多组均匀分布的斜置滚柱结构，接触面积大、受力均匀，额定扭矩达 248N・m，锁止瞬间响应迅速，正向传动无间隙、无打滑，可稳定承载中高频次冲击载荷，传动可靠性远超传统棘爪式单向结构。

2. 高精度加工配合，运转平稳低噪音

内外圈工作面经精密磨削加工，配合精度达到轴 h5、座孔 H6 标准，端面跳动控制在 0.03mm 以内；滚柱尺寸一致性严格管控，高速运转下无跳动、无异响，4200rpm 转速下仍保持平稳静音运行。

3. 紧凑超薄结构，安装便捷互换性强

整体宽度仅 12mm，结构紧凑占用空间小，可直接嵌入各类电机、减速机腔体内部；标准 DE 系列尺寸设计，可直接替代同规格进口单向内芯，互换性强，无需改动安装结构即可装配使用。

4. 优质轴承钢材质，耐磨抗疲劳寿命长

核心滚柱与内外圈均采用轴承级合金钢材质，经淬火热处理强化，表面硬度高、耐磨性强，抗疲劳性能优异；长期高频次离合工况下不易出现磨损、变形、失效，使用寿命远超行业普通单向轴承产品。

5. 长效预润滑设计，免维护适配多场景

产品出厂预填充高温长效润滑脂，内部自带储油结构，正常工况下无需额外加注维护；工作温度范围宽，可适应 - 20℃~120℃多种工业环境，稳定适配各类连续运转传动设备。

6. 正向锁止反向超越，功能可靠适配广

单向锁止精准，反向超越滑行阻力极小，可完美实现单向传动、防逆转、超越离合功能；适配中置电机超越、减速机止逆、输送线防倒转、自动化传动分度等多种工业应用场景。

应用场景

1. 电动自行车中置电机：电助力中置电机内置超越离合核心部件，实现人力滑行与电机助力无缝切换

2. 减速机与齿轮箱：各类小型减速机、行星齿轮箱防逆转、单向传动配套

3. 自动化设备：包装机械、纺织机械、印刷机械、食品机械的单向分度、止逆传动

4. 输送设备：皮带输送机、提升机防倒转、逆止保护

5. 电动工具与小家电：各类需要单向传动功能的电动工具、家电电机配套

6. 工业传动系统：机床、自动化生产线、测试设备等精密单向传动场景

常见问题

Q1：DE448Z 单向内芯可以直接替换 GMN 同型号产品吗？

可以。本产品严格按照 DE 系列标准尺寸生产，内径、外径、宽度、扭矩参数与 GMN DE448Z 完全一致，配合精度符合 h5/H6 标准，可直接互换替换，无需修改安装结构。

Q2：额定扭矩 248N・m 是长期工作扭矩吗？

248N・m 为额定标称扭矩，可长期稳定承载；短时冲击载荷可承受更高扭矩，但建议长期工作载荷控制在额定扭矩的 70% 以内，可进一步延长产品使用寿命。

Q3：最高转速 4200rpm 可以长期高速运转吗？

4200rpm 为最高许用转速，正常工况下建议长期工作转速不超过最高转速的 80%；高速运转需确保安装同轴度达标，避免偏载导致异常磨损与发热。

Q4：安装需要注意哪些事项？

① 确保传动轴与座孔配合精度符合 h5/H6 公差；② 安装时采用压入方式，禁止敲击端面损伤滚道；③ 保证安装同轴度，避免偏斜导致单边磨损；④ 首次使用前确认内部润滑脂充足，高速工况可适当补充同型号润滑脂。

Q5：产品需要定期维护加油吗？

正常封闭工况下，出厂预填充的长效润滑脂可满足长期使用需求，无需频繁维护；若处于高温、高粉尘、高湿恶劣环境，建议每半年检查一次润滑状态，按需补充润滑脂。

Q6：支持定制非标尺寸吗？

支持全流程 ODM/OEM 定制，可根据客户需求调整内径、外径、宽度、扭矩等级、配合精度、旋向等参数，也可定制带法兰、带轴承组合式单向离合器总成。

资料下载

GMN-FE (DE) 系列技术参数表 - 400Z.xlsx

DE 单向内芯安装尺寸图纸.pdf

DE 系列单向内芯选型手册

产品出厂检测报告

安装使用维护说明书
