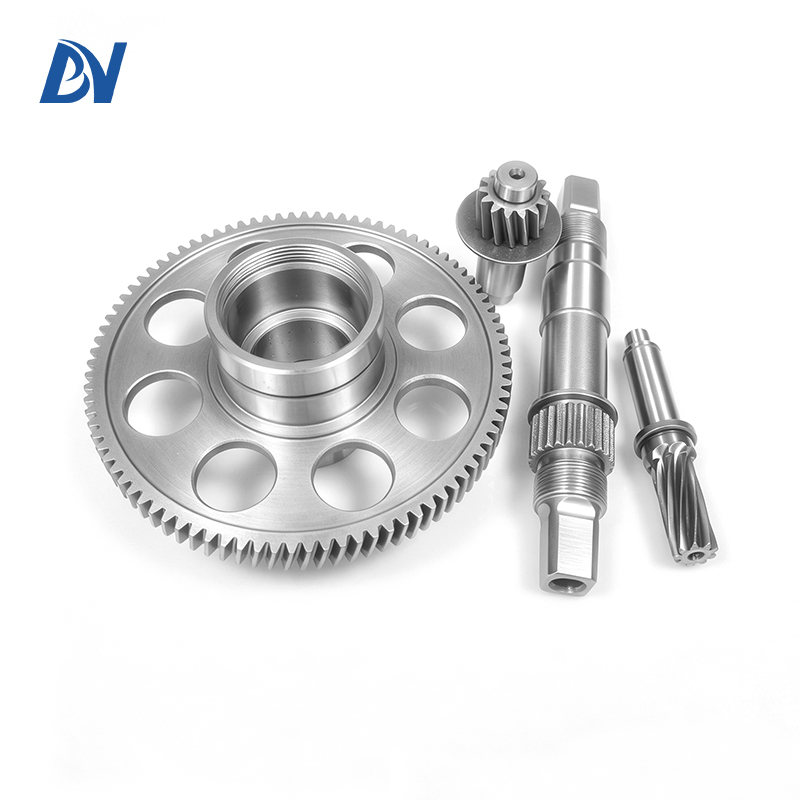

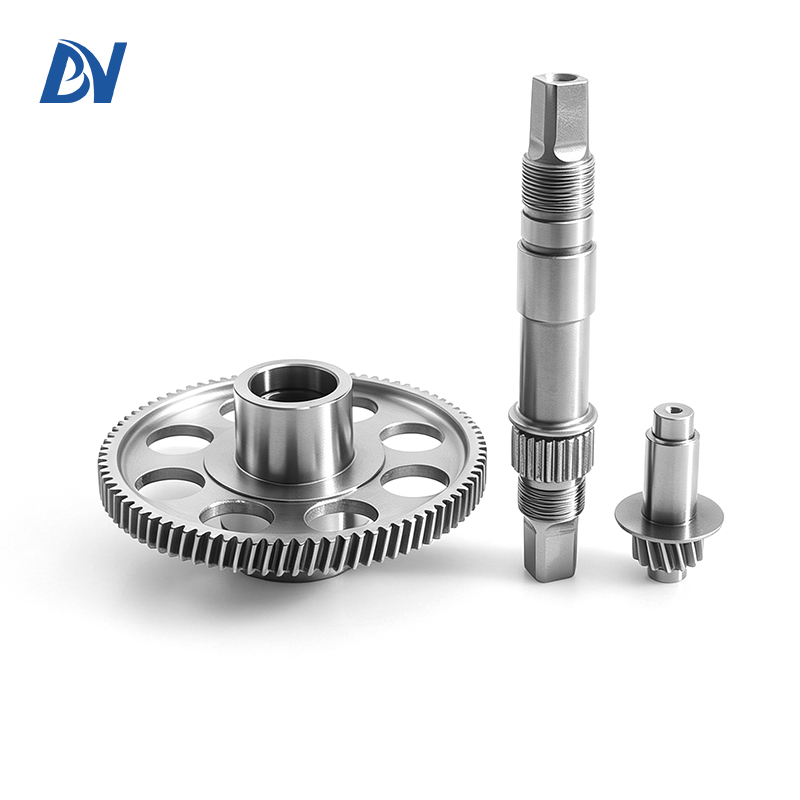

EB14电助力自行车中置电机专用主齿轮离合总成
产品简介
本款 EB14 单向离合器专为电动自行车中置电机配套研发生产，完全匹配各类山地、通勤、载重电助力中置电机传动结构。整体一体式外环齿轮设计，安装便捷、耐久度出色；整体具备承载扭矩大、运转噪音低、加工精度高、旋转顺滑稳定、结构强度高、使用寿命长久等核心优势。
电机装配本离合器后，车辆前进、倒挡、变速挂挡切换流畅灵活，刹车制动稳定可靠；人力踩踏滑行阻力大幅降低，有效减少动力损耗、节约电能、延长整车续航里程，全方位满足中置电机电动自行车长期高强度传动使用需求。
技术参数
1. 斜齿轮核心参数
| 参数项目 | 数值参数 | 工艺说明 |
|---|---|---|
| 齿数 Z | 89 | 右旋斜齿，螺旋角 12° |
| 法向模数 mn | 1.25 | 国标标准模数 |
| 压力角 α | 20° | 标准传动压力角 |
| 分度圆直径 | 113.735mm | 精密磨齿基准尺寸 |
| 基圆直径 | 106.595mm | 渐开线基准圆 |
| 齿顶圆直径 | 115.374mm | 精加工外圆 |
| 齿根圆直径 | 109.753mm | 齿根强化处理 |
| 齿轮精度 | GB7 级 | 数控磨齿精加工 |
2. 内渐开线花键参数
| 参数项目 | 数值 |
|---|---|
| 花键齿数 | 44 |
| 花键模数 | 1 |
| 压力角 | 37.5° |
| 花键大径 | Φ45mm |
| 花键小径 | Φ42.5mm |

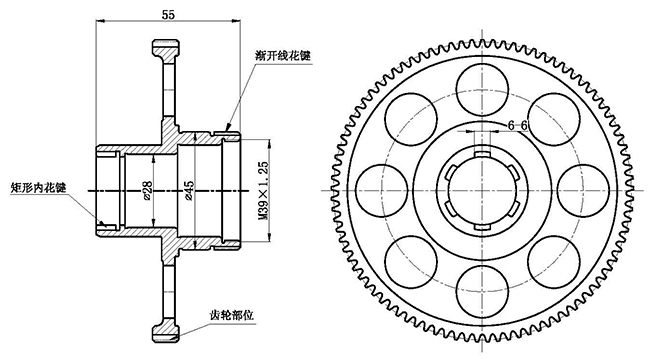

结构图
3. 外形与装配参数
总成总高度：55mm
安装螺纹：M3×25 定位螺纹孔
额定承载扭矩：230N・m，短时峰值 280N・m 不打滑
适配工作温度：-20℃~85℃
产品特点

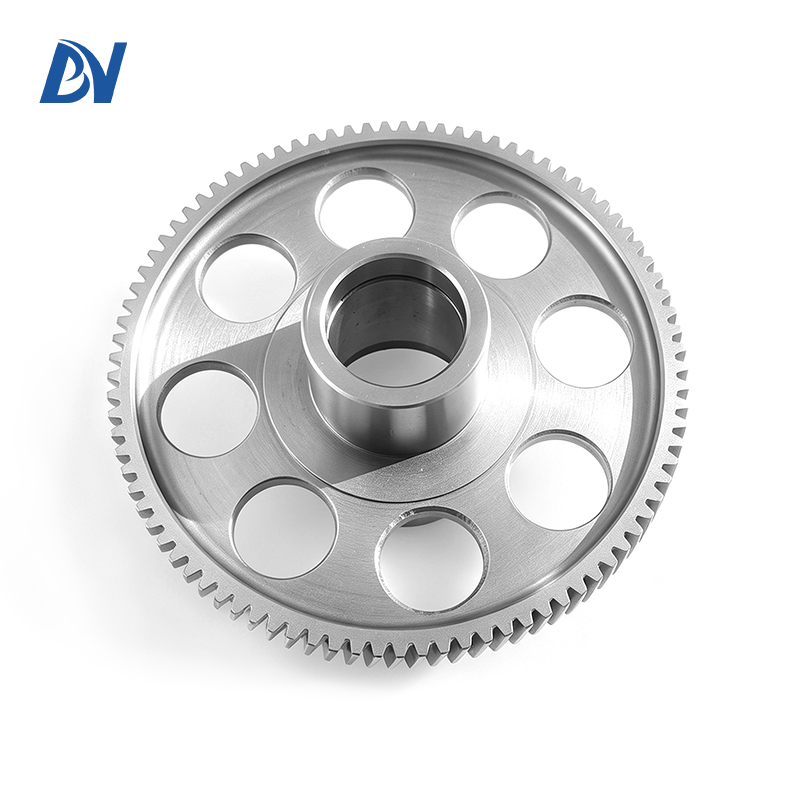

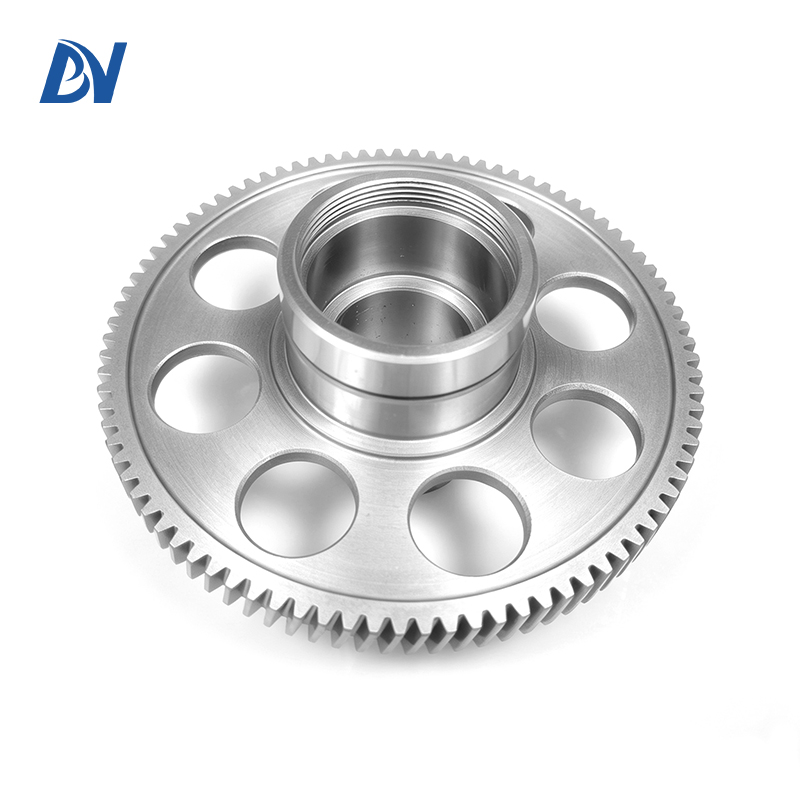

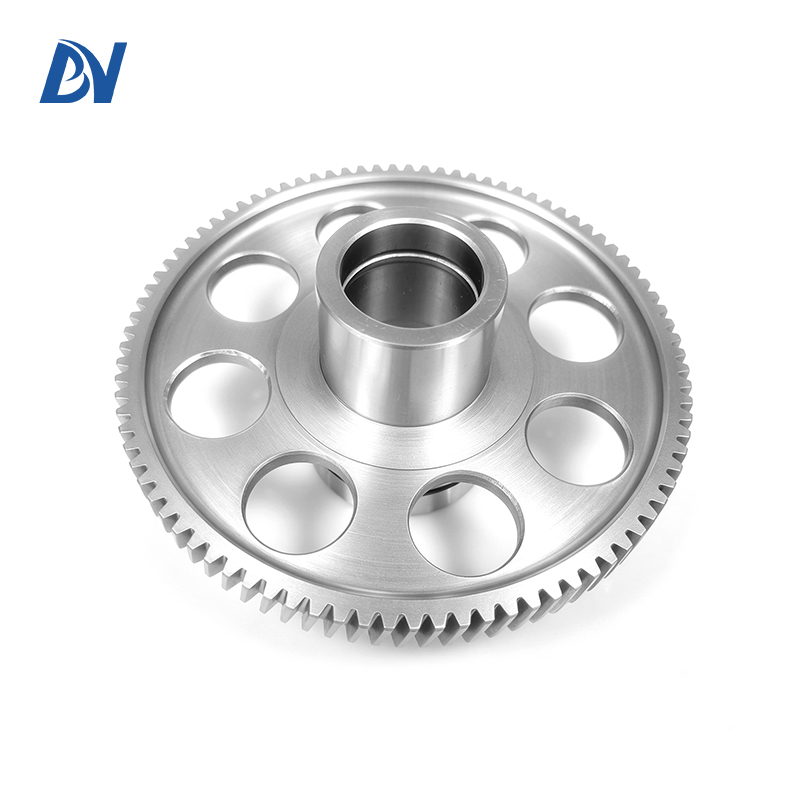

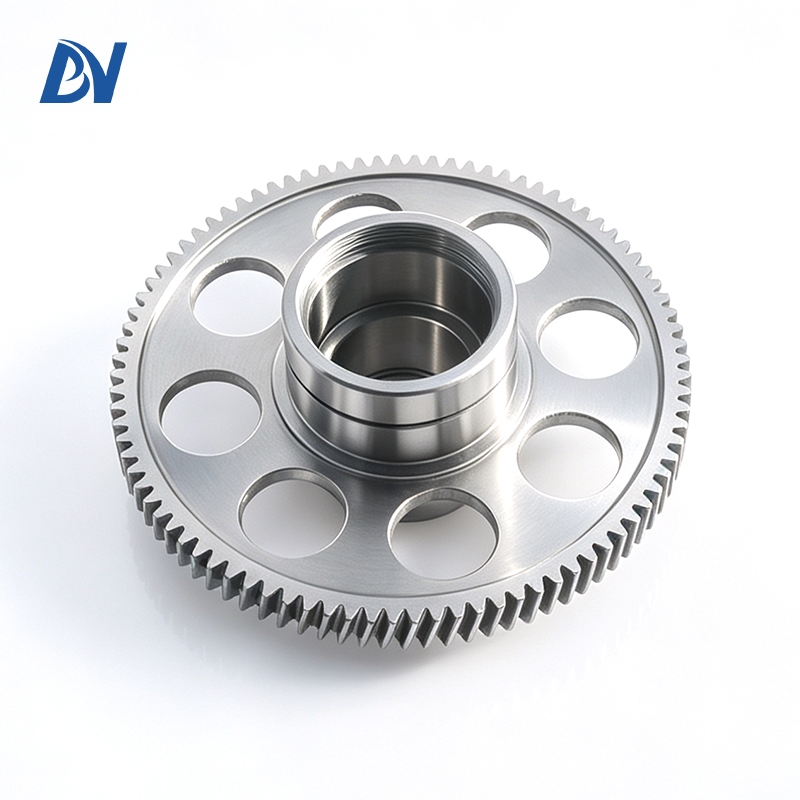

1. 一体式镂空外环，拆装便捷高效
齿轮外圈一体化成型，搭配多组镂空减重孔，自重轻不加重电机负荷；标准腔体尺寸，可直接装入中置电机，无需拆分内部组件，整车批量装配、后期维修替换省时省力。
2. 7 级精密右旋斜齿，传动静音平稳
12° 右旋斜齿啮合重合度更高，齿面受力均匀分散，振动极小；7 级数控磨齿严控齿形、齿向误差，骑行变速、滑行无卡顿异响，静音骑行体验优秀。
3. 合金钢淬火强化，高强度超长寿命
齿轮、花键全部采用优质合金钢，齿面高频淬火至 HRC58-62，耐磨抗冲击；应对爬坡、载重、频繁启停不易磨损断裂，正常骑行使用寿命可达 13000 小时以上。
4. 渐开线花键定位，传动无打滑
44 齿 37.5° 渐开线花键配合间隙精准，同轴度高，动力传递无间隙，重载起步、陡坡骑行不会出现花键滑齿、扭力衰减问题。
5. 超低滑行阻力，省电提升续航
内置精密滚柱单向分离结构，人力踩踏阶段快速脱开，滑行摩擦阻力极小，大幅降低无效动力损耗，同等电池容量下延长电动车续航里程。
6. 换向灵敏，制动安全防护
前进、倒挡、变速切换响应迅速；刹车瞬间离合器快速分离，阻断反向冲击力保护电机齿轮，避免传动部件受损，骑行制动安全性大幅提升；双层防尘密封，雨水泥沙不易侵入内部。
应用场景
1. 山地越野电助力自行车中置电机：长途、丘陵、高强度骑行车型原厂配套 / 替换升级；
2. 城市通勤电动自行车中置电机：日常上下班短途代步；
3. 轻型载人载货电助力车：双人骑行、轻度载重工况；
4. 长途旅行电助力自行车：复杂路况持续骑行；
5. 电机维修改装：原厂离合打滑、异响、磨损老化替换配件。
常见问题
Q1：EB14 离合器可以通用所有中置电机吗？
A：不通用，齿轮外径、花键规格、总成高度为专属匹配尺寸；可提供电机图纸、样品，我们定制适配改款。
Q2：230N・m 额定扭矩能否满足爬坡载人？
A：额定 230N・m，短时峰值 280N・m，双人骑行、陡坡起步扭矩余量充足；长期重载车型可加大结构定制高扭矩版本。
Q3：骑行滑行阻力偏大是什么原因？
A：多为安装同轴度偏移、内部进入泥沙杂质、装配错位；清理内部杂质并规范对位安装，即可恢复低滑行阻力。
Q4：雨天长时间骑行会不会进水锈蚀？
A：双层防尘密封结构，日常小雨、短时间涉水不受影响；禁止长期浸泡积水、淤泥路段，防止密封件老化失效。
Q5：产品质保周期多久？
A：出厂 12 个月质保，非人为暴力损坏、泥沙重度腐蚀导致故障，可免费更换配件；质保到期提供维修服务。
Q6：支持参数定制吗？
A：全流程 ODM/OEM 定制，可修改齿轮齿数模数、螺旋角、花键规格、总成高度、扭矩承载、螺纹安装孔等全部参数。
资料下载
1. EB14 主齿轮 - Model.pdf 全套工程图纸
2. EB14 产品参数规格表.xlsx
3. 出厂第三方性能检测报告
4. 3D STEP 装配模型文件
5. 中置电机离合器安装操作指导视频
