技术参数表

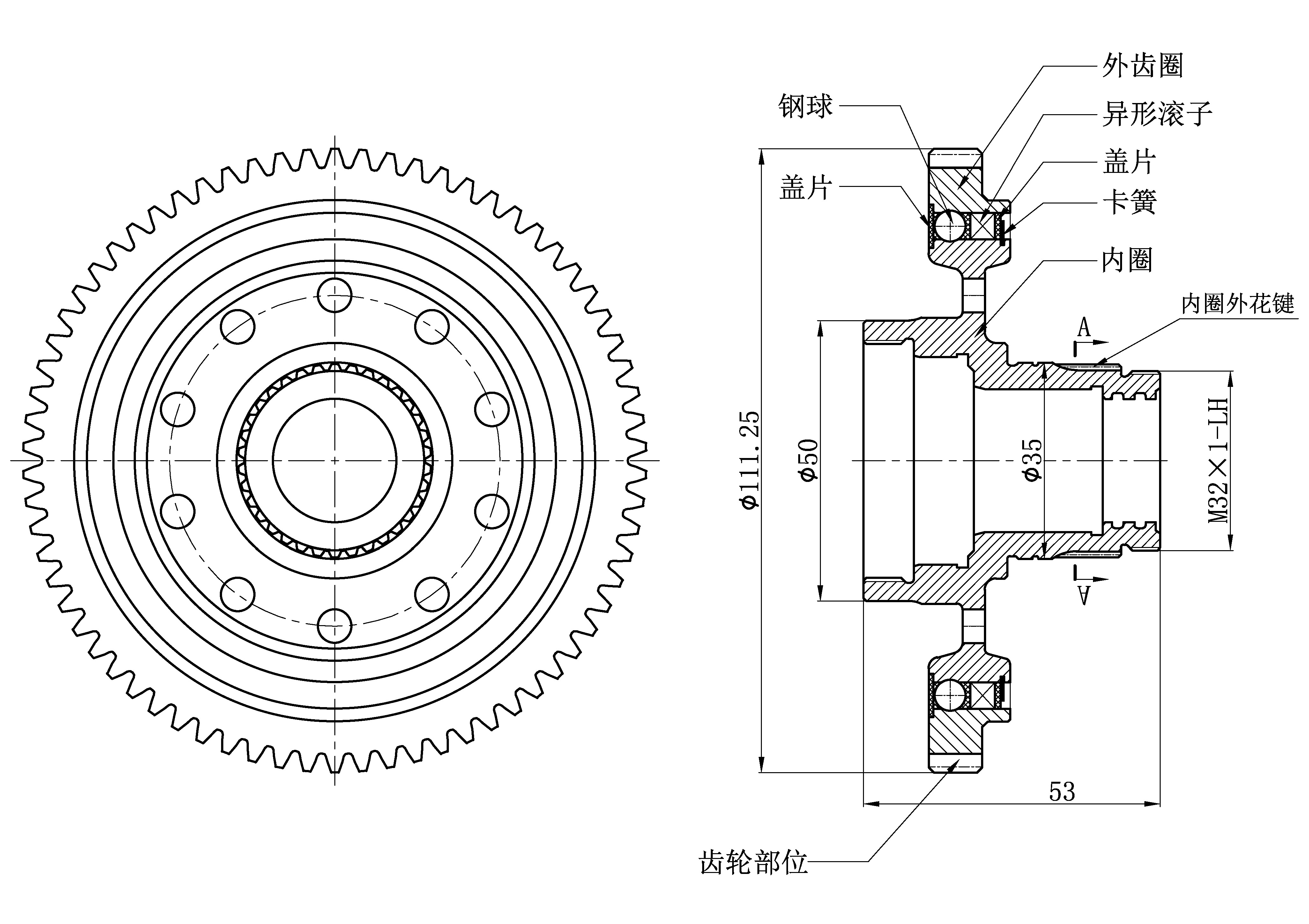

结构图

超大扭矩承载，抗冲击性能优异

采用异形滚子与钢球复合传动结构，接触面积大、受力均匀，额定扭矩达 250N・m，可轻松应对电动自行车爬坡、载重、重载起步等高强度工况；通过 120N・m 冲击载荷 30 万次严苛测试，频繁启停、颠簸路况下抗疲劳性能拉满，长期使用无断裂、失效风险。

6 级精密磨齿齿轮，传动精准耐磨

齿轮采用 GB6 级精度磨齿精加工工艺，齿形误差、齿向误差严格管控，啮合精度远超行业常规标准，传动过程无跳齿、无卡顿；齿面经高频淬火强化，硬度高、耐磨性强，长期高负荷使用齿形磨损极小，传动比稳定不衰减。

复合滚子传动结构，运行平稳低噪音

异形滚子 + 钢球组合设计，传动过程无刚性冲击，配合精密配合间隙，骑行噪音低至 45dB 以内，变速、滑行、启停过程顺滑无异响，大幅提升骑行舒适度，完美适配高端电助力自行车的静音骑行需求。

多重密封防护，适配复杂户外工况

采用轴承 + 双唇口密封圈组合设计，内部填充高温长效润滑脂，可有效阻挡户外泥沙、雨水、粉尘侵入，适配 - 20℃~85℃宽温环境，山地越野、雨天骑行、长期户外停放均可稳定使用，无需频繁拆检维护。

一体化模块化设计，安装替换便捷

整体采用模块化集成结构，自带轴承、密封件、传动组件，无需额外搭配配件，可直接适配对应规格中置电机腔体，装配步骤简洁，维修替换省时高效，大幅降低整车厂批量装配与后期维护成本。

高耐磨合金钢材质，超长使用寿命

核心传动部件均采用轴承级合金钢材质，经多道热处理工艺强化，整体刚性强、耐磨抗老化，正常合规使用前提下，使用寿命可达 15000 小时以上，是传统棘爪式离合器使用寿命的 2-3 倍。

山地电助力自行车中置电机：越野、长途骑行、高强度骑行车型原厂配套 / 替换升级

载重电动自行车中置电机：载货、载人通勤、货运电助力车核心传动配件

长途旅行电助力自行车：高原、丘陵等复杂路况长途骑行车型

商用共享电单车中置电机：高频次启停、高负荷运营场景专用配件

中置电机改装升级：原厂离合器打滑、异响、磨损车辆替换配件

Q1：这款离合器可以适配市面上所有中置电机吗？

本产品为 CMT03-IS 规格专用款，适配对应安装尺寸、轴径、花键规格的中置电机；不同品牌中置电机腔体、轴径、螺纹规格存在差异，可提供电机图纸或样品，我们按需定制适配规格。

Q2：产品的额定扭矩 250N・m，能满足载重爬坡需求吗？

完全可以。250N・m 额定扭矩可轻松应对电动自行车双人骑行、爬坡、载货等重载工况，扭矩余量充足，正常合规使用不会出现打滑、失效问题；重载车型可按需定制加大扭矩版本。

Q3：安装后出现异响、卡顿是什么原因？

多为安装不到位、配合间隙异常、内部进入杂质导致。可检查安装同轴度、清理内部泥沙杂质、确认花键与轴体配合是否到位，重新装配即可恢复正常；若仍有异常，可联系厂家售后检测。

Q4：产品防水防尘效果怎么样？雨天骑行会进水吗？

产品采用双唇口密封圈 + 轴承密封双重防护设计，日常小雨、短时间涉水不会进水，可正常使用；不建议长期浸泡在积水、淤泥环境中，避免密封件损坏影响使用寿命。

Q5：产品质保多久？出现质量问题怎么处理？

产品出厂提供 12 个月质保，非人为安装损坏、外力损坏导致的故障，均可免费更换配件；质保期外提供终身维修服务，可快速响应解决使用问题。

Q6：支持定制吗？可以调整哪些参数？

支持 ODM/OEM 全流程定制服务，可根据客户需求调整齿轮参数、花键规格、安装尺寸、扭矩等级、材质精度、旋向等各项参数，满足不同车型、不同工况的个性化适配需求。

CMT03-IS-A 技术参数表.xlsx

CMT03-IS-A 产品说明.txt

CMT03-IS-A 安装图纸.pdf

产品出厂检测报告.pdf

3D 装配模型文件.step
