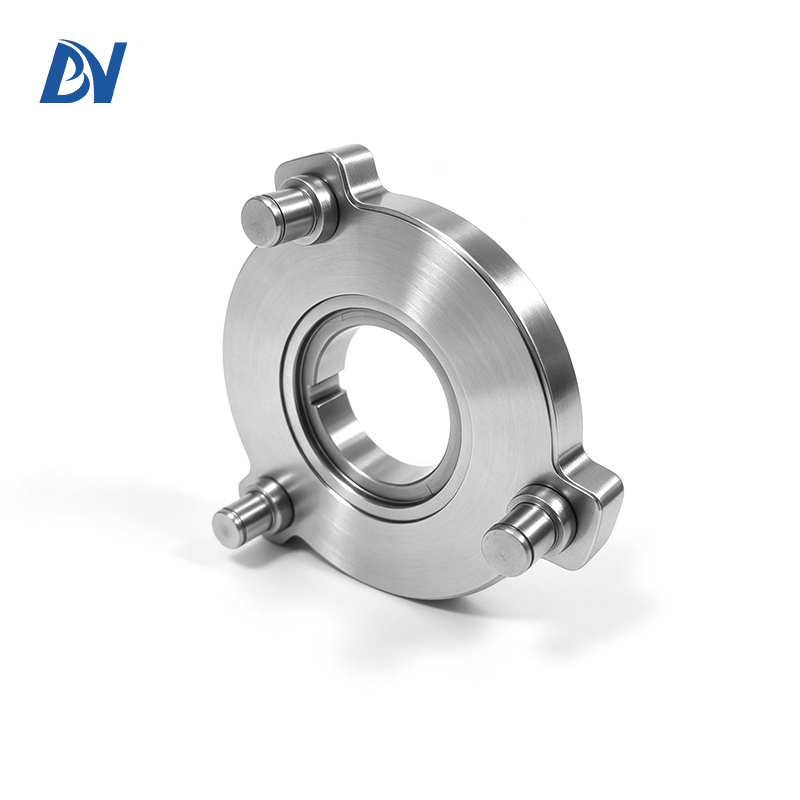

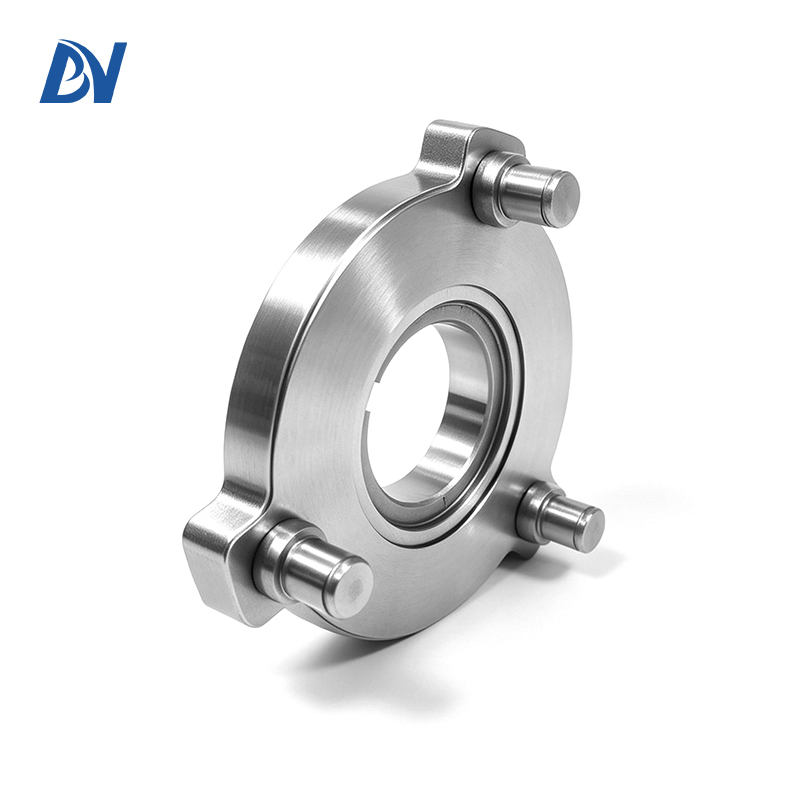

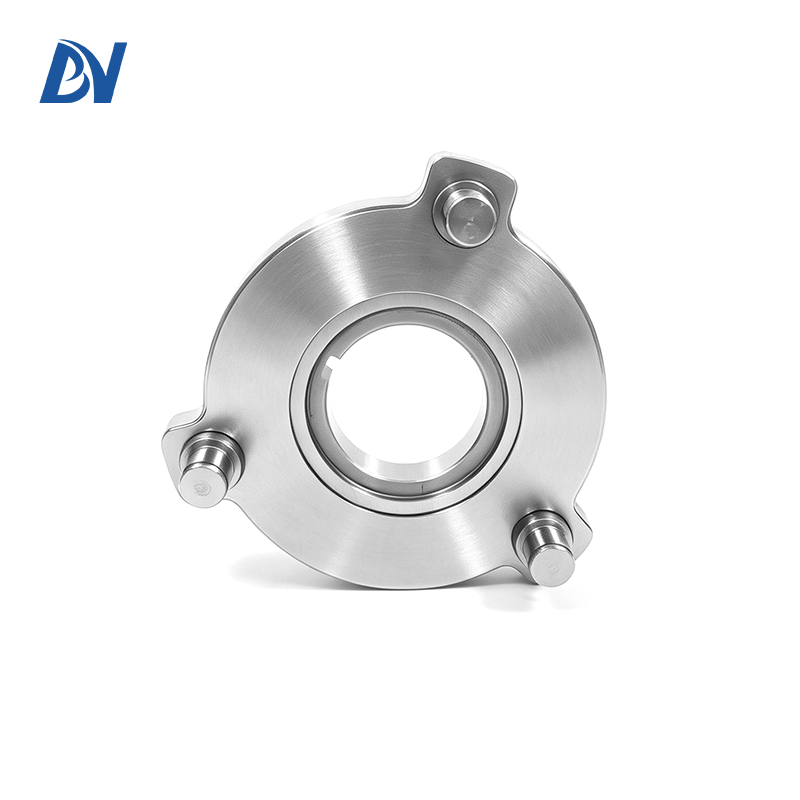

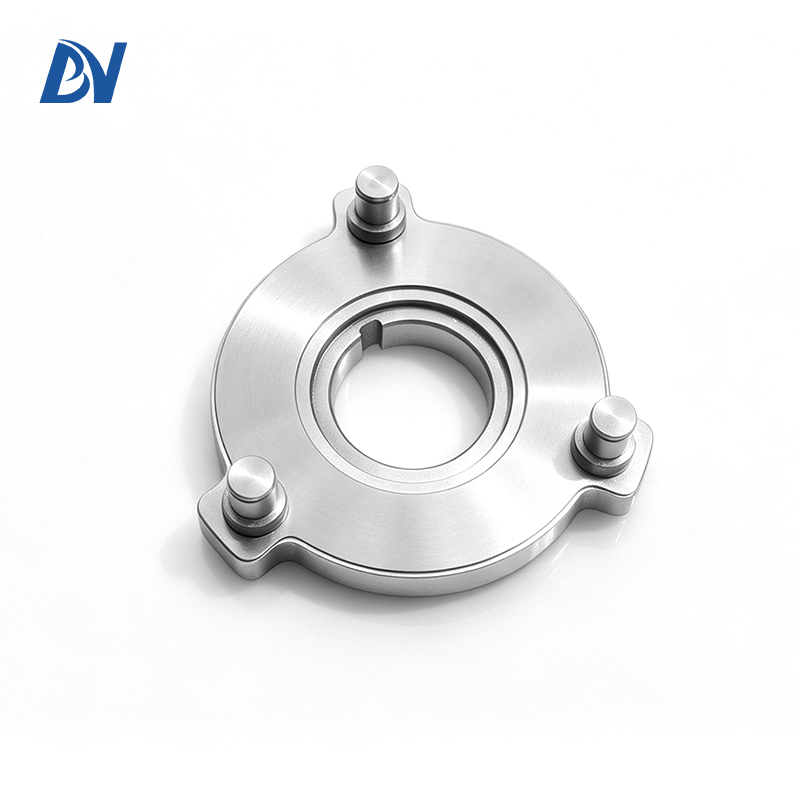

3P电动自行车中置电机单向离合器
产品简介
本款 3P 单向离合器专为 250‑350W 小型电助力自行车中置电机自主研发生产。采用柱销‑滚柱式单向传动结构，一体式外圈结构安装便捷，整体经过精密机加工与合金钢热处理，具备扭矩充足、高速运行噪音低、尺寸精度高、旋转平稳、结构强度高、使用寿命长久的核心优势。装配在中置电机内部之后，电动车前进、倒挡、挂挡切换灵活顺畅，刹车制动安全可靠；分离状态下滑行阻力极低，有效降低人力踩踏阻力，减少动力损耗、节省电能续航，完全适配城市通勤、迷你折叠款电助力自行车的长期传动工况。
技术参数
技术参数表
| 型号 | 外径 | 内径 | 三孔中心距 | 总高度 |
| 3P离合器 | 86 | 28 | 70 | 24.3 |

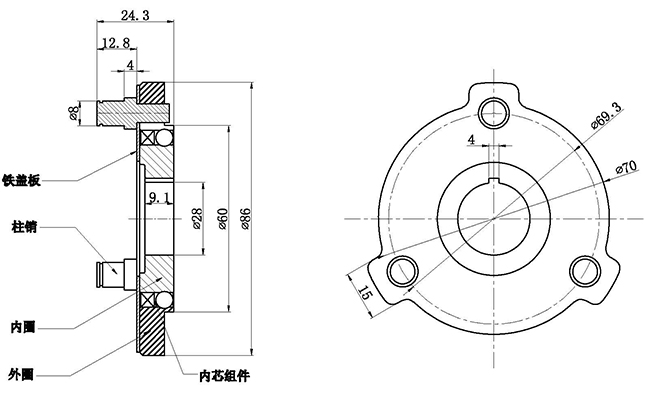

结构图
产品特点
1. 一体式外圈设计，安装替换简单快捷
整体外圈一体成型，搭配 3 个均布 Φ8 安装孔位，直接装入中置电机腔体即可完成装配，不需要拆分内部组件；整车批量装配以及后期维修更换省时高效，降低组装人工成本。
2. 60N・m 额定扭矩，短时峰值 120N・m，耐久性能可靠
合金钢材质经淬火热处理，滚柱和内‑外圈接触面硬度充足；经过 10 万次离合开合试验无失效，可以轻松应对起步、缓坡爬坡、单人代步骑行，扭矩储备充足，动力传递平稳不打滑。
3. 高精度加工，高速运转静音无杂音
内外圆、内孔、安装孔全部精密加工，配合间隙严格管控；在 500RPM 高速运转条件下运行平稳无异响，分离状态滞滞扭矩小于 0.3N・m，踩踏滑行顺滑，骑行体验更好。
4. 超低滑行阻力，省电延长续航里程
离合器脱开时滚柱完全松开，摩擦损耗极低，人力踩踏阶段几乎无阻力，大幅降低传动损耗；电机助力时瞬间锁止输出动力，同等电池容量下有效延长电动车续航。
5. 换向灵敏，制动安全可靠
单向离合啮合、脱开响应迅速，前进、倒挡、变速挂挡切换顺滑；刹车瞬间快速脱离，避免反向冲击损坏电机齿轮组件，提升整车制动安全性。
6. 防护结构设计，适应户外骑行环境
铁盖板封闭式防护结构，阻挡外部灰尘、泥沙进入离合内部；内部高温润滑脂‑20℃~85℃环境稳定使用，日常雨天通勤、颠簸路况长期使用不易损坏。
应用场景
1. 迷你折叠电动自行车 250‑350W 中置电机原厂配套；
2. 城市通勤单人代步电助力自行车中置电机；
3. 家用休闲轻便型电动自行车传动部件；
4. 出口欧美轻量化电助力自行车配套零件；
5. 原厂离合器出现打滑、异响问题的替换升级配件。
常见问题
Q1：3P‑060 离合器可以适配所有品牌的中置电机吗？
A：本款离合器仅适配轴径 Φ28、腔体 Φ60、安装中心圆 Φ69.3 的小型中置电机；不同厂家电机腔体、轴径尺寸不一致，可以提供电机样品或者图纸，我们按需定制对应版本。
Q2：峰值 120N・m 能不能满足爬坡使用？
A：额定 60N・m 足够单人平路骑行、缓坡通勤；120N・m 仅作为短时冲击扭矩，不适合长期重载；载人载重工况可以加大结构定制更高扭矩版本。
Q3：骑行的时候滑行阻力偏大是什么原因？
A：主要由安装同轴度偏差、内部进入泥沙杂质、装配错位导致；清理内部灰尘并且规范安装之后，滞滞扭矩即可控制在 0.3N・m 以内，滑行变得轻快。
Q4：产品质保周期是多久？
A：出厂之后提供 12 个月质保，非人为暴力踩踏、泥沙严重侵蚀等人为因素造成的损坏，免费提供配件更换；质保到期后可提供配件维修服务。
Q5：可以修改产品参数进行定制吗？
A：支持 ODM/OEM 定制，可以调整内外径、内孔花键、安装孔位置、厚度、扭矩大小、滚柱结构、旋向等参数，适配不同型号的中置电机。
资料下载
3P‑060 产品尺寸图纸 PDF
产品出厂检测报告
3D‑STEP 装配模型文件
产品参数规格表.xlsx
离合器安装操作指导视频
