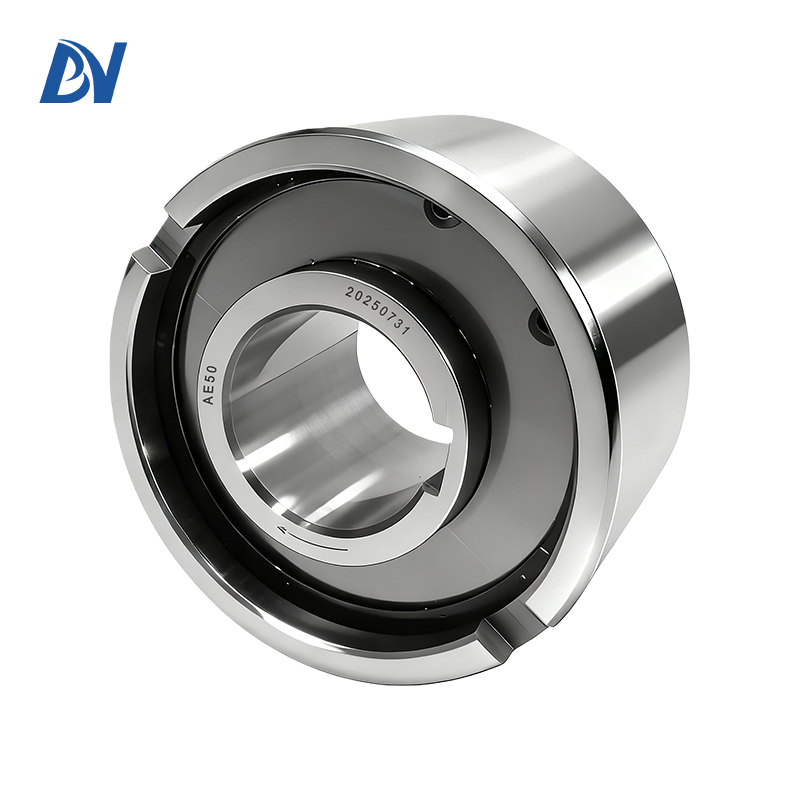

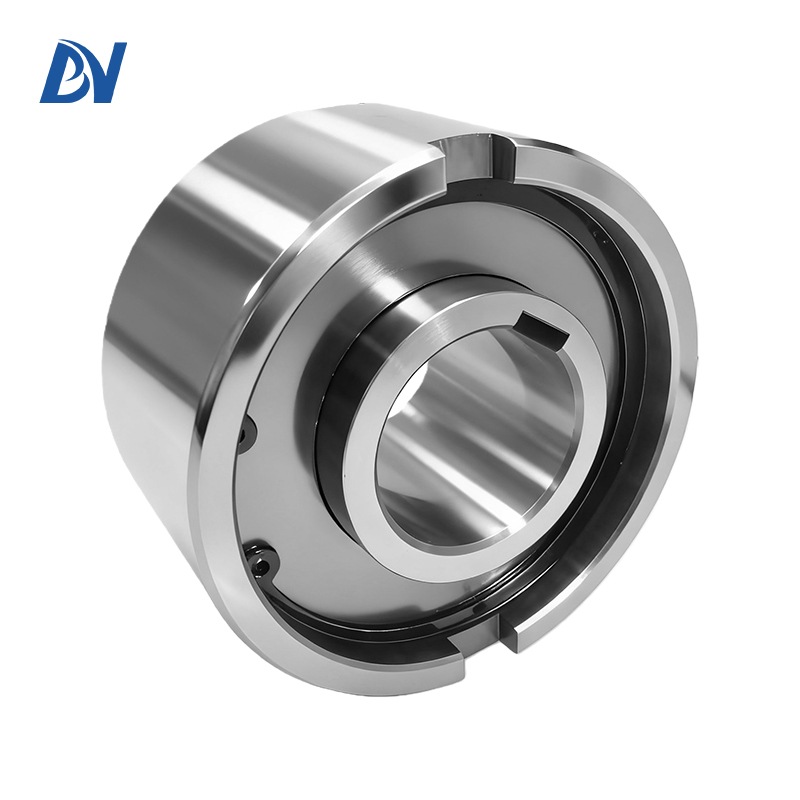

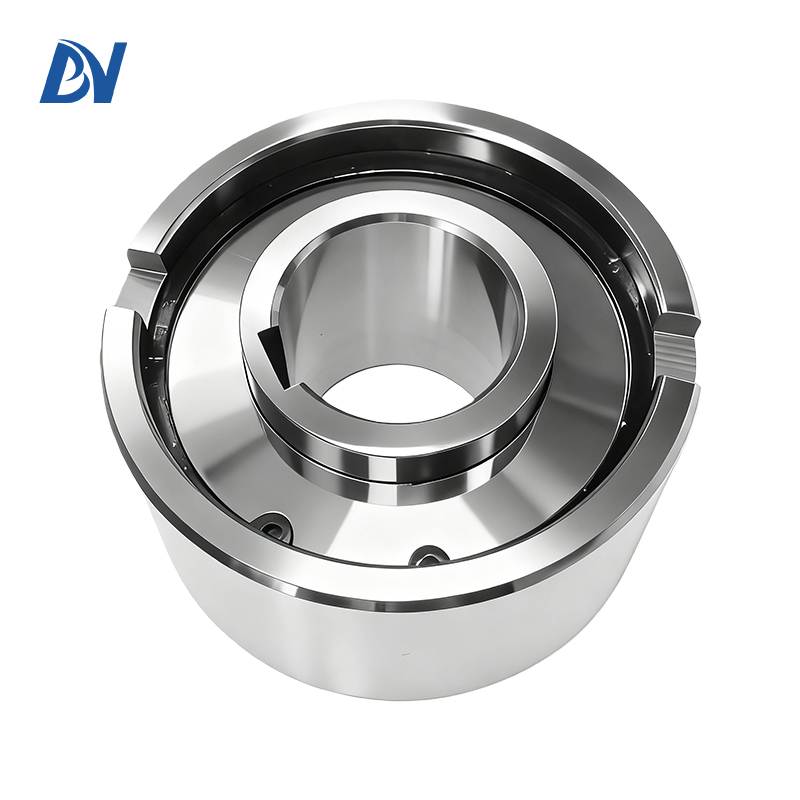

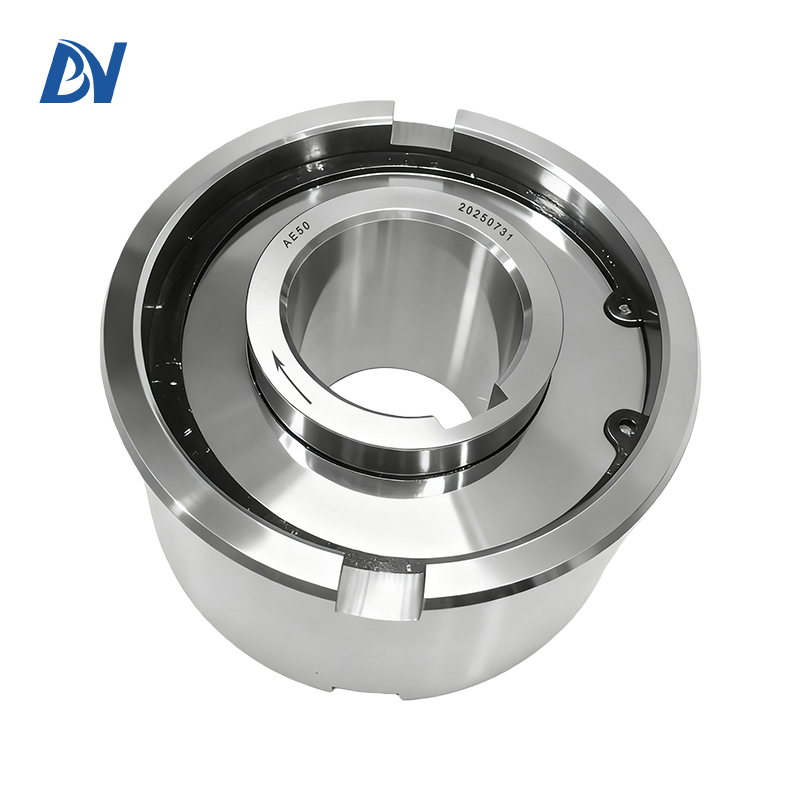

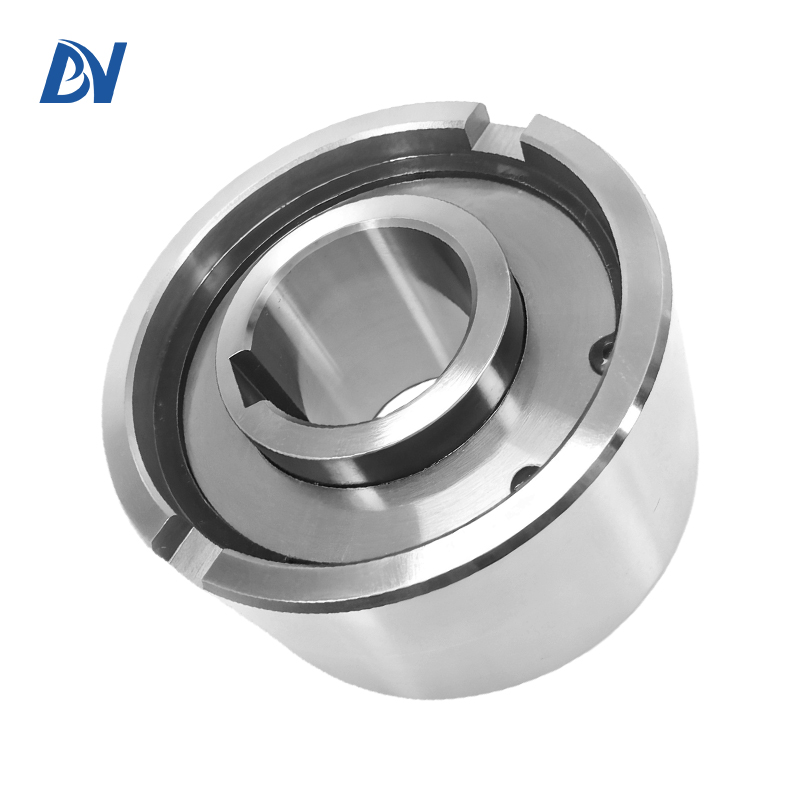

AE50 滚柱式单向超越离合器
产品简介
AE50 滚柱式单向离合器是中重载工业级接触式有内圈超越传动部件，外圈采用标准轴承外径 130mm，可与同规格深沟球、调心滚子轴承并排装配在同一 K7 座孔，箱体结构简洁省空间。产品搭载多组精密楔形滚柱传动结构，额定扭矩 2150N・m，短时峰值可达 4300N・m；内圈极限转速 950rpm、外圈极限转速 1300rpm，超越阻力矩仅 180N・cm，滑行损耗低。
内圈采用 DIN 6885.1 标准键槽与传动轴刚性连接，外圈 h6 精密公差可压入 K7 座孔，搭配端面键强化扭矩传递；结构预留 ±2.9mm 轴向装配容错量，可抵消箱体加工、轴承安装产生的累计偏差。广泛适配中型减速机、矿井输送设备、造纸印刷机械、起重卷扬、风机水泵等设备的单向止逆、超越离合场景，可完全替代进口同规格单向离合器。
安装指南
1. 必须配套支撑轴承：AE50 无内置轴承，轴向、径向载荷需由同外径轴承独立承担，离合器仅传递单向扭矩；
2. 内圈装配：轴采用 H7 公差，DIN17×8 平键联接，压入式装配，禁止敲击滚道工作面；
3. 外圈装配：h6 外圆均匀压入 K7 座孔，交变冲击工况务必加装端面键槽；座孔壁厚不足禁止选用 R6 过盈配合；
4. 轴向对位：虽允许 ±2.9mm 偏差，安装时尽量对齐内外圈，减小偏磨；
5. 润滑前置：装机前在滚道填充高温润滑脂，油浴机型加注专用工业齿轮油，禁止干转试运行。
使用维护保养
1. 润滑介质：油浴推荐中重载齿轮油；脂润滑选用 2# 极压锂基脂；
2. 润滑周期：油润滑每半年换油，脂润滑每月补脂，粉尘高温工况缩短周期；
3. 日常巡检：定期监听异响、检测温升，检查外圈有无打滑、键槽松动；
4. 拆检周期：每 6 个月停机拆洗，更换老化润滑脂，磨损超限及时更换；
5. 仓储存放：干燥防潮环境密封存放，禁止堆叠挤压变形。
技术参数
技术参数表
| 型号 Type | 尺寸Size | 超运转速度 Overrunning speeds | 主要尺寸 Main dimensions | 重量Weight | 阻力矩 Drag torque | ||||||||||
| dH7 [mm] | TKN1) [Nm] | nimax2) [min-1] | namax3） [min-1] | Dh6 [mm] | D5 [mm] | D6 [mm] | L [mm] | S [mm] | f [mm] | e [mm] | b [mm] | t [mm] | [kg] | TR [Ncm] | |
| AE | 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.3 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.5 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1.5 | 1.8 | 13 | 6 | 2 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.8 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.3 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 2 | 2.6 | 17 | 8 | 4.2 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.2 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.8 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
参数说明
1. 扭矩基准：额定扭矩为长期稳定工作扭矩，最大峰值扭矩 Tmax = 2 × TKN = 2060N・m（短时冲击承载）
2. 转速基准：内圈极限转速对应外圈固定工况；外圈极限转速对应内圈固定工况
3. 公差配合：内孔 H7 公差与轴配合；外圈 h6 公差推荐压入 K7 级座孔，过盈配合传扭
4. 传扭方式：座孔 K7 公差时需配端面键槽辅助传扭；座孔 R6 过盈量更大时可免键槽传扭（需座孔有足够刚度）
5. 轴向偏差：内外圈允许 ±S/2 轴向偏移，S=3.8mm 即允许 ±1.9mm 偏差
产品结构图
产品结构
外圈（h6 公差外圆、端面传扭键槽）、内圈（H7 内孔、DIN 标准键槽）、精密滚柱组、楔形滚道、复位弹簧、保持架、倒角工作面
产品特点
1. 标准轴承外径，一体并排安装
130mm 标准轴承外径，可和同型号支撑轴承共用安装座孔，无需额外设计法兰基座，简化减速机、输送设备箱体加工，缩小整机体积。
2. 2150N・m 中重载承载，锁止无打滑
多组大尺寸滚柱均匀受力，楔形面经超精淬火，正向锁止响应快，重载爬坡、频繁启停不会出现滚柱打滑、扭力衰减，峰值 4300N・m 可应对瞬时冲击载荷。
3. 双装配方案，适配不同箱体
外圈 h6 公差压入 K7 座孔时，搭配端面键槽可抵御交变冲击；若设备箱体刚度充足、采用 R6 过盈座孔，可省去键槽，依靠过盈摩擦力传扭，适配多种设备结构。
4. 低超越阻力矩，省电降耗
超越状态摩擦阻力仅 180N・cm，设备空转、滑行阶段损耗极低，提升整机传动效率，适合需要频繁空转超越的输送、印刷设备。
5. 轴向偏差容错设计，装配更省心
允许内外圈 ±2.9mm 轴向偏移，可抵消轴承安装、箱体铸造带来的尺寸误差，不会因轻微偏载造成单边磨损、运行异响。
6. 轴承级合金钢，耐磨抗疲劳
内外滚道、滚柱全部采用高碳轴承钢整体淬火，表面硬度达标，长期中载连续运行不易点蚀、磨损，大幅延长设备维保周期。
应用场景
1. 中型齿轮 / 行星减速机停机防倒转保护；
2. 斗提机、刮板、皮带输送机逆止制动；
3. 造纸、轮转印刷、重型包装设备分度单向传动；
4. 起重小型卷扬、轻型矿用提升机构；
5. 大型风机、水泵、污水处理设备止逆部件；
6. 自动化重型输送生产线单向定位制动。
常见问题
Q1 AE50 需要自带轴承吗？
不需要，本款无内置轴承，必须搭配 130 外径支撑轴承分担径向、轴向载荷，否则极易快速磨损报废。
Q2 长期满载 2150N・m 可以吗？
建议长期工作载荷控制在额定 70% 以内，长期满载会加速滚道疲劳，仅短时冲击可使用 4300N・m 峰值扭矩。
Q3 外圈不用键槽行不行？
平稳轻冲击工况、座孔 R6 高过盈且箱体刚性足够可不用；频繁正反转、重载提升机必须加装端面键槽防打滑。
Q4 可以反向装改变离合方向吗？
不能，锁止旋向由滚道楔形角度决定，下单前确认旋向，不可反向装配使用。
