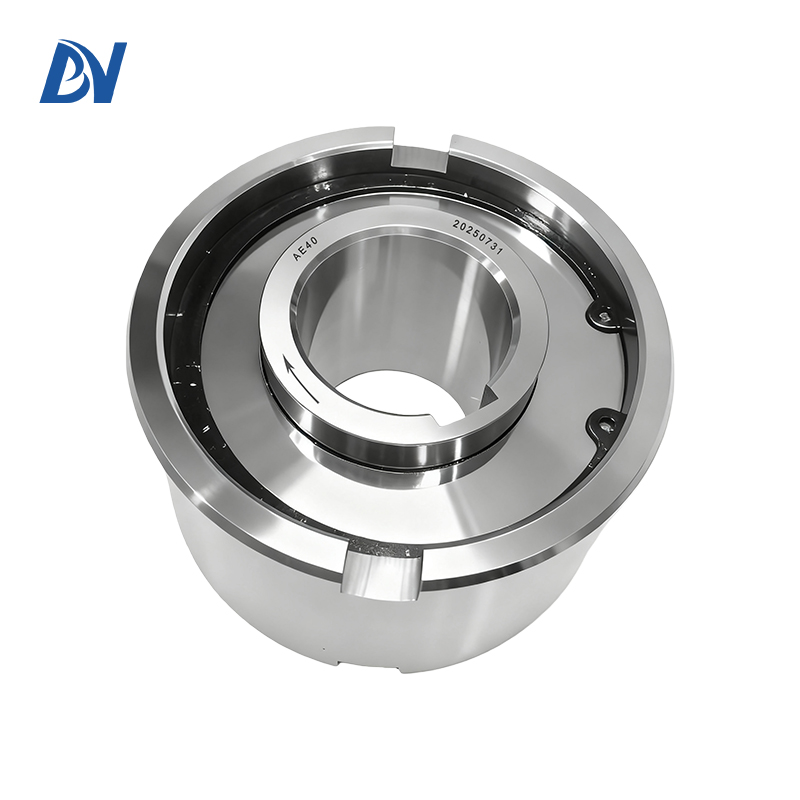

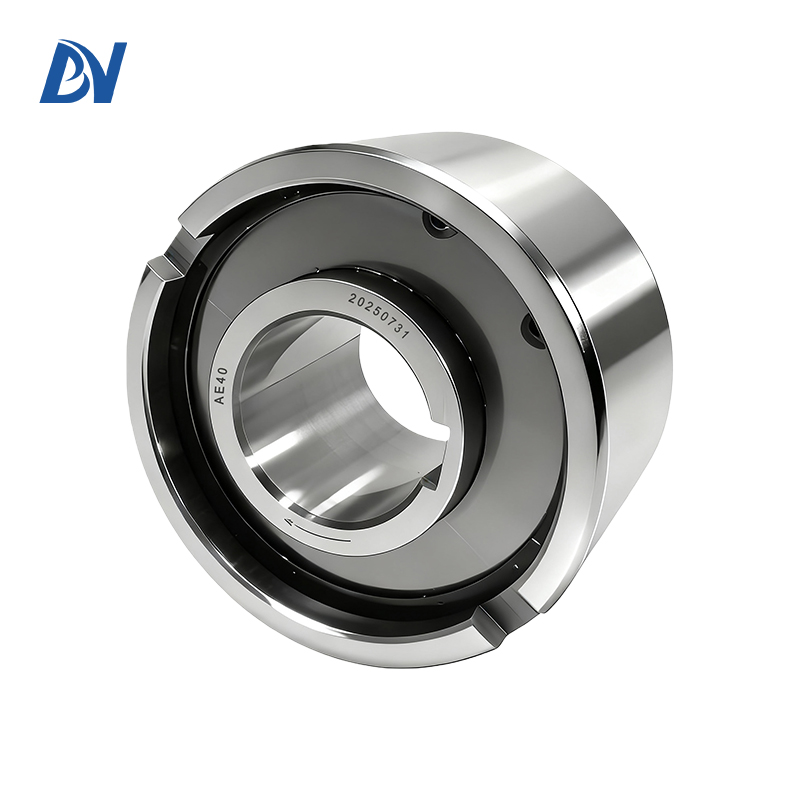

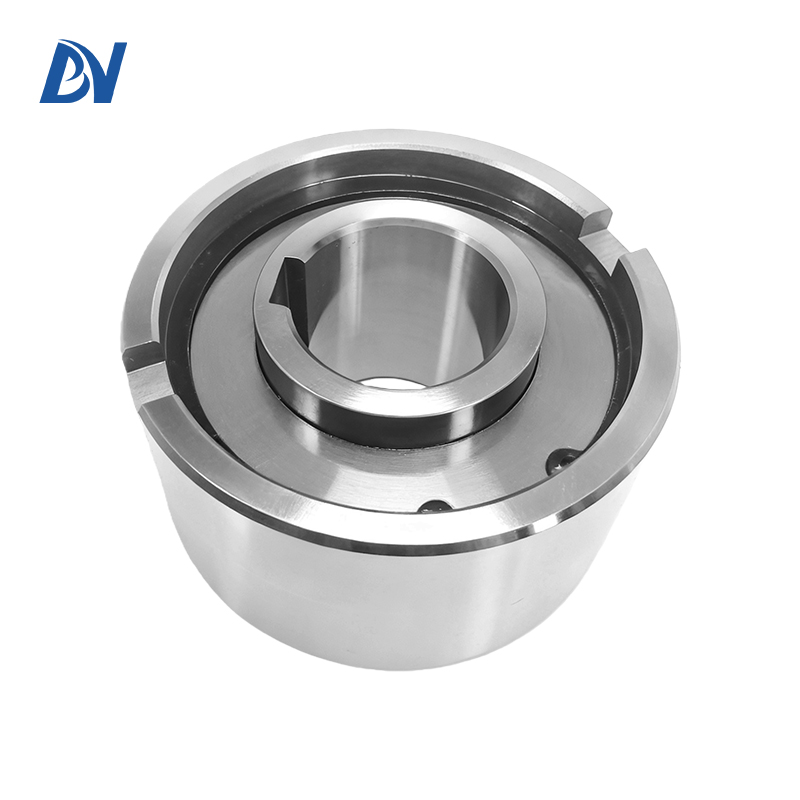

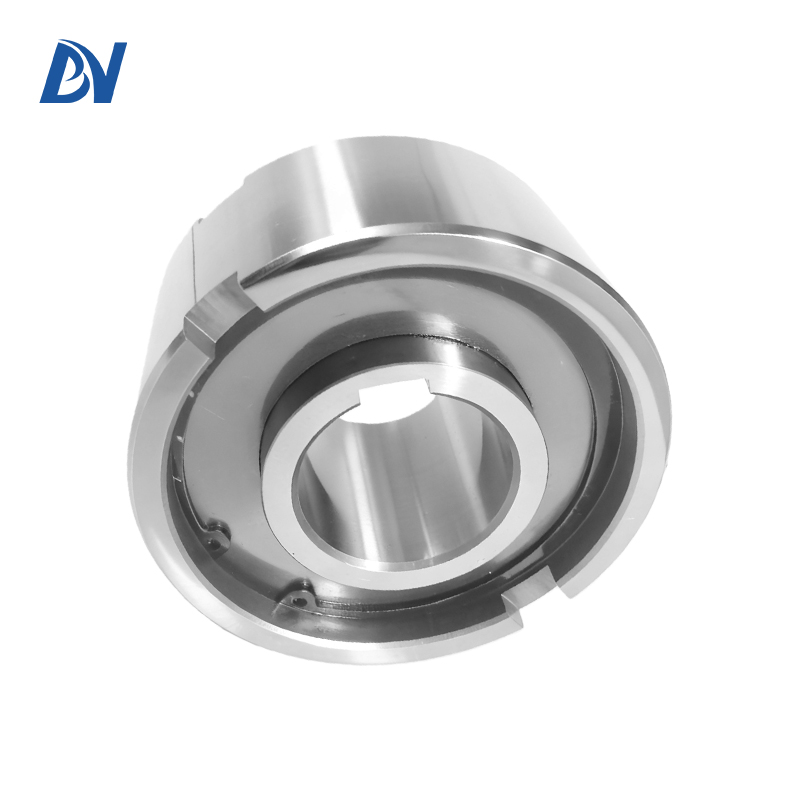

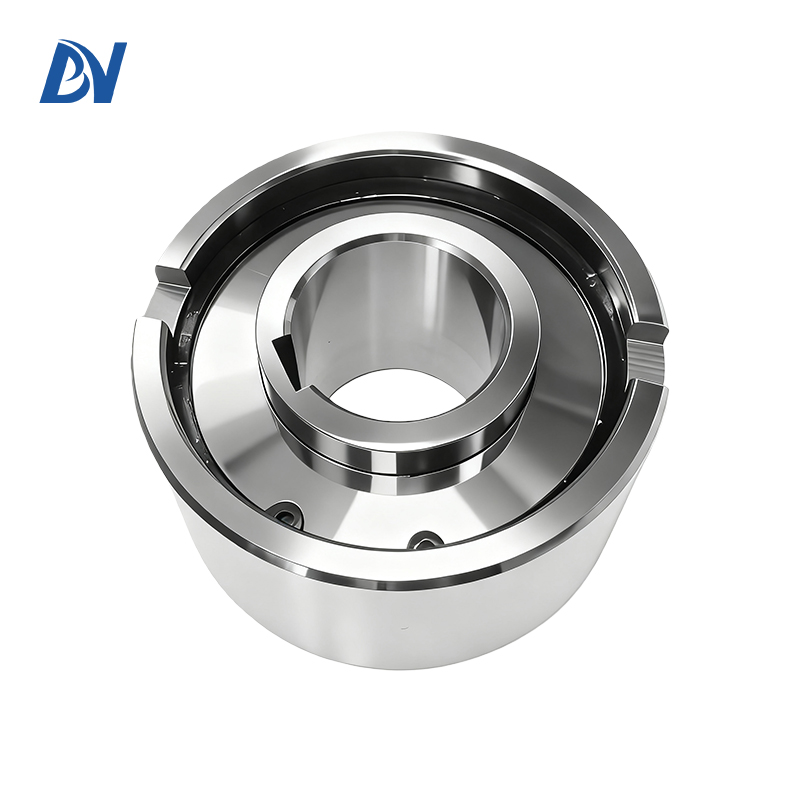

AE40 滚柱式单向离合器
产品简介
AE40 滚柱式单向离合器是工业级接触式有内圈型超越传动部件，采用标准轴承外径尺寸设计，外径 110mm 与同规格深沟球轴承安装尺寸一致，可与同外径轴承并排安装在同一座孔内，结构紧凑、装配便捷。产品采用多组精密滚柱楔形传动结构，额定承载扭矩 1030N・m，峰值扭矩可达 2060N・m，内圈超越转速 1200rpm、外圈超越转速 1700rpm，超越滑行阻力矩≤72N・cm。
产品为无内置轴承结构，内圈通过 DIN 6885.1 标准键槽与轴联接，外圈 h6 公差可直接压入 K7 级座孔，搭配端面键槽实现正向扭矩刚性传递；特殊结构允许内外圈存在 ±1.9mm 轴向偏差，可抵消装配误差。广泛适用于减速机、提升机、输送设备、冶金矿山机械、包装印刷设备等重载工业传动场景的单向止逆、超越离合需求，可直接替代进口同规格产品。
安装指南
2.1. 轴承配套要求：产品无内置轴承，必须搭配同外径规格的支撑轴承使用，由轴承承担全部轴向与径向载荷；推荐与同外径深沟球轴承并排安装在同一座孔内。
2. 内圈安装：内圈通过 DIN 6885.1 标准平键与轴联接，轴径公差符合 H7 要求；采用压入方式装配，禁止直接敲击端面损伤滚道与工作面。
3. 外圈安装：外圈 h6 公差压入 K7 级座孔，配合端面键槽传递正向扭矩；若座孔为 R6 公差且座体刚度充足，可依靠过盈配合直接传扭，无需键槽。
4. 座孔要求：座孔必须有足够的壁厚与刚度，避免压入外圈后座孔膨胀变形，导致过盈量不足、外圈打滑失效。
5. 偏差控制：虽允许 ±1.9mm 轴向偏差，但安装时应尽量保证内外圈轴向对位，偏差越小运行越平稳、磨损越小。
6. 润滑前置：安装完成后正式投用前，必须加注规定润滑介质，确保内部滚柱与滚道充分润滑，禁止干摩擦启动。
使用维护保养
1. 润滑介质：推荐采用专用齿轮油或 2# 锂基脂混合润滑油润滑，油润滑散热效果更佳，适合高速重载工况；脂润滑适合中低速、密封要求高的场景。
2. 润滑周期：油润滑工况下每 3 个月检查油位，每半年更换一次润滑油；脂润滑工况下每月补充一次润滑脂，高温高负荷工况缩短补充周期。
3. 日常巡检：定期检查运行状态，监听有无异响、异常振动，检查温升是否正常，观察有无渗漏油情况，发现异常及时停机排查。
4. 定期检查：每半年拆检一次，检查滚柱、滚道磨损情况，清理内部杂质，更换老化润滑介质，磨损超限及时更换备件。
5. 存储要求：存放于干燥通风、无腐蚀性气体环境，油封包装完好，避免受潮锈蚀；禁止堆叠挤压防止变形。
技术参数
技术参数表
| 型号 Type | 尺寸Size | 超运转速度 Overrunning speeds | 主要尺寸 Main dimensions | 重量Weight | 阻力矩 Drag torque | ||||||||||
| dH7 [mm] | TKN1) [Nm] | nimax2) [min-1] | namax3） [min-1] | Dh6 [mm] | D5 [mm] | D6 [mm] | L [mm] | S [mm] | f [mm] | e [mm] | b [mm] | t [mm] | [kg] | TR [Ncm] | |
| AE | 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.3 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.5 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1.5 | 1.8 | 13 | 6 | 2 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.8 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.3 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 2 | 2.6 | 17 | 8 | 4.2 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.2 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.8 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
参数说明
1. 扭矩基准：额定扭矩为长期稳定工作扭矩，最大峰值扭矩 Tmax = 2 × TKN = 2060N・m（短时冲击承载）
2. 转速基准：内圈极限转速对应外圈固定工况；外圈极限转速对应内圈固定工况
3. 公差配合：内孔 H7 公差与轴配合；外圈 h6 公差推荐压入 K7 级座孔，过盈配合传扭
4. 传扭方式：座孔 K7 公差时需配端面键槽辅助传扭；座孔 R6 过盈量更大时可免键槽传扭（需座孔有足够刚度）
5. 轴向偏差：内外圈允许 ±S/2 轴向偏移，S=3.8mm 即允许 ±1.9mm 偏差

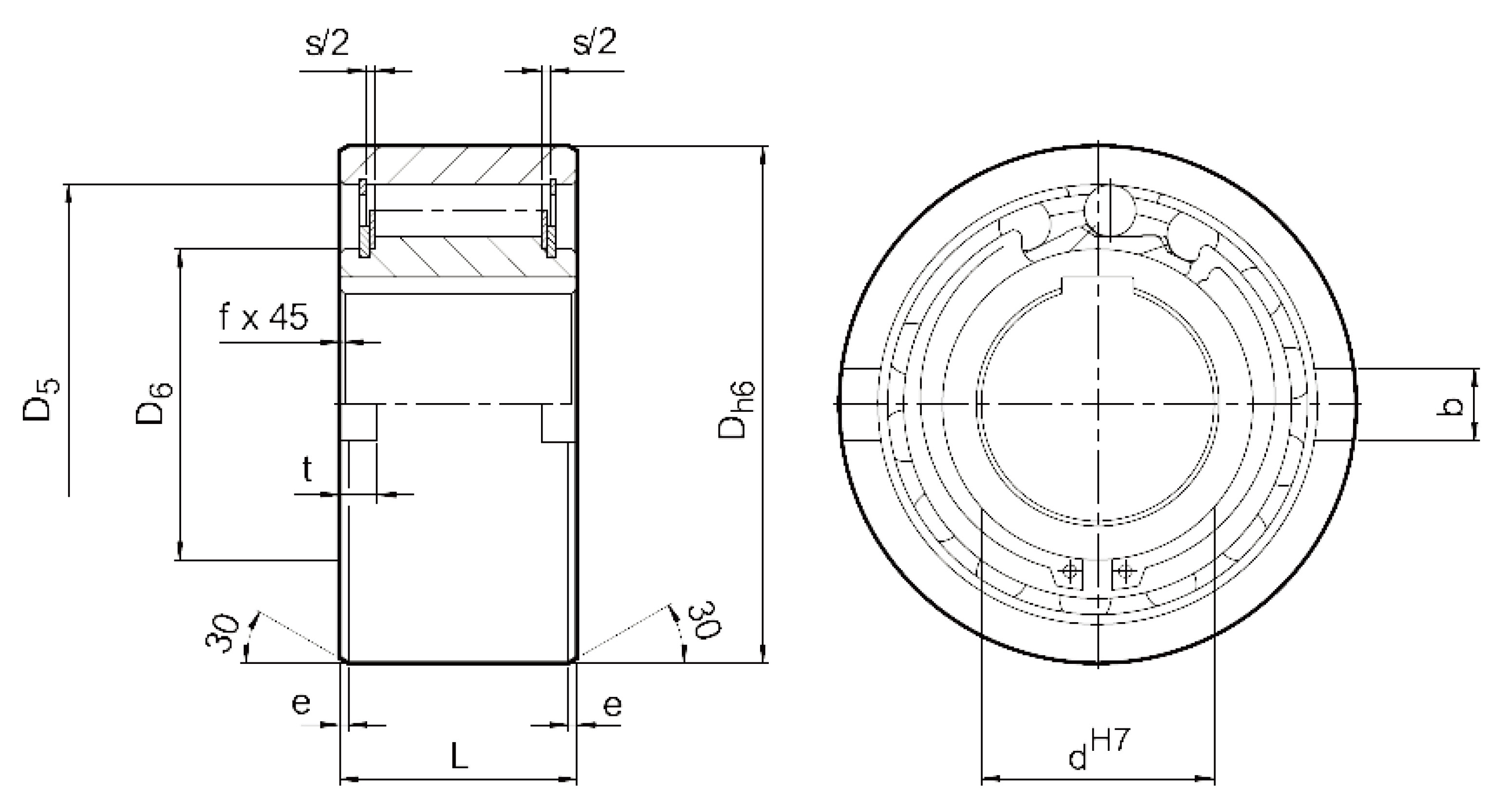

产品结构图
产品结构
外圈（h6 公差外圆、端面传扭键槽）、内圈（H7 内孔、DIN 标准键槽）、精密滚柱组、楔形滚道、复位弹簧、保持架、倒角工作面
产品特点
1. 标准轴承外径，并排安装结构紧凑
外圈外径采用标准球轴承尺寸（110mm），可与同外径规格的支撑轴承并排安装在同一 K7 级座孔内，无需额外设计安装法兰，整体结构紧凑，箱体布局简洁，大幅节省安装空间。
2. 千牛米级高扭矩承载，重载工况可靠
采用多组大直径精密滚柱与楔形滚道配合，接触面积大、受力均匀，额定扭矩达 1030N・m，峰值可承受 2060N・m 冲击载荷，锁止响应迅速无打滑，止逆可靠，完全满足减速机、提升机等重载工业设备的止逆传动需求。
3. 双公差配合设计，传扭方式灵活可选
外圈 h6 级精密公差，适配 K7 级座孔过盈安装 + 端面键槽辅助传扭；若采用 R6 级过盈座孔且座体刚度足够，可直接依靠过盈摩擦力传扭，无需额外加工键槽，装配方案灵活适配不同设备结构。
4. 低阻力矩超越，滑行损耗小效率高
滚柱与滚道配合精度高，超越状态下摩擦阻力极小，阻力矩仅 72N・cm，滑行顺滑无卡顿，有效降低设备空转能耗，提升传动系统整体运行效率。
5. 轴向偏差容错设计，降低装配难度
结构允许内圈与外圈存在 ±1.9mm 的轴向装配偏差，可有效抵消箱体加工、轴承安装带来的累计误差，降低对设备加工精度与装配精度的要求，避免偏载导致的异常磨损。
6. 轴承级合金钢材质，耐磨抗疲劳寿命长
核心滚柱、内外圈滚道均采用轴承级合金钢，经淬火热处理与精密磨削，表面硬度高、耐磨性强；重载高频启停工况下抗疲劳性能优异，使用寿命远超普通冲压式单向离合器。
应用场景
1. 工业减速机：各类重型减速机、齿轮箱防逆转止逆部件，防止停机倒转冲击损坏齿轮与电机
2. 提升输送设备：斗式提升机、刮板输送机、皮带输送机防倒转保护，卷扬机、起重设备单向承重制动
3. 冶金矿山机械：矿山输送设备、选矿机械、轧钢辅助传动的单向止逆与超越离合
4. 包装印刷设备：高速包装机、印刷机、造纸机械的分度传动、单向送料机构
5. 能源环保设备：风机、水泵、污水处理设备传动系统防逆转保护
6. 自动化生产线：大型自动化输送线、装配线的单向传动、定位制动
7. 工程机械：装载机、挖掘机卷扬机构、液压泵传动辅助止逆
常见问题
Q1：AE40 和 AA 系列离合器有什么区别？
AE 系列外圈采用标准轴承外径尺寸（h6 公差），可与同外径轴承并排安装在同一座孔，无需法兰安装孔，结构更紧凑；AA 系列带法兰安装孔，通过螺栓固定在机体端面，安装方式不同，可根据设备箱体结构选型。
Q2：外圈压入 K7 座孔后，还需要端面键槽吗？
推荐配置端面键槽辅助传扭，尤其冲击载荷大、正反转频繁的工况，键槽可提供刚性扭矩传递，避免外圈打滑；若座孔采用 R6 过盈公差且座体刚度足够，过盈摩擦力足够传递额定扭矩时，可省略键槽。
Q3：额定扭矩 1030N・m 能长期满载使用吗？
1030N・m 为额定标称扭矩，可长期稳定承载，但建议长期工作载荷控制在额定扭矩的 70% 以内，可显著延长使用寿命；短时冲击载荷可承受最高 2060N・m，但不可频繁处于峰值工况。
Q4：超越状态下阻力矩 72N・cm 是大还是小？
72N・cm 属于同扭矩等级产品中的较低水平，超越滑行阻力小，空转能耗低，适合需要频繁超越滑行的工况；阻力矩越小，超越状态下的摩擦损耗越小，传动效率越高。
Q5：可以反向安装使用吗？
不可以。单向离合器的锁止方向由滚道楔角方向决定，只能单方向锁止传力、反方向超越滑行，订货时需明确锁止旋向，不可反向安装使用。
Q6：支持非标定制吗？可以调整哪些参数？
支持全流程 ODM/OEM 定制，可调整内径、外径、宽度、扭矩等级、键槽规格、公差配合、锁止方向等参数，也可定制带轴承、带密封、带法兰的组合式离合器总成。
