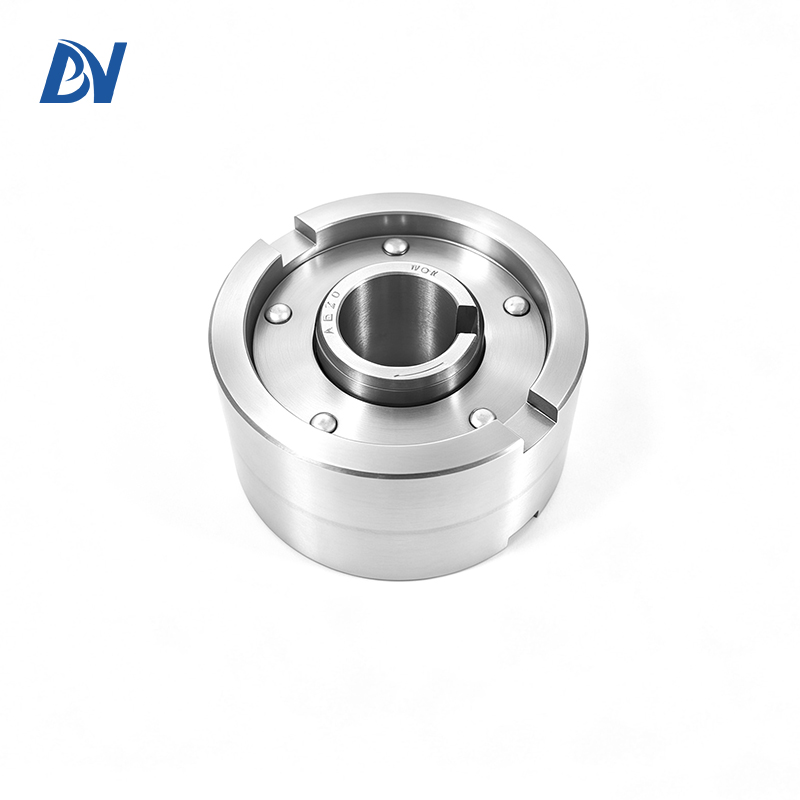

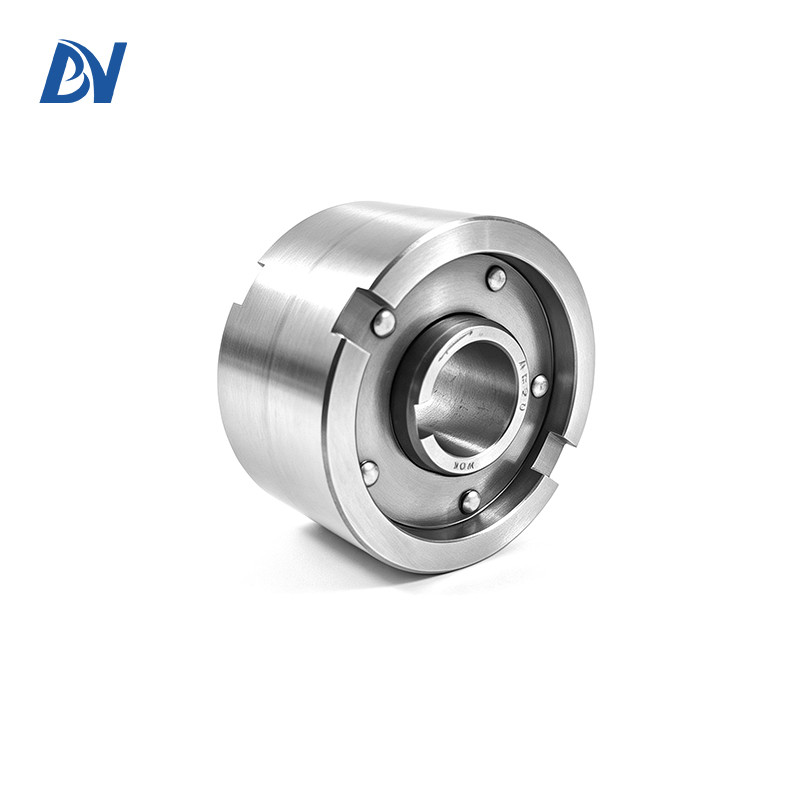

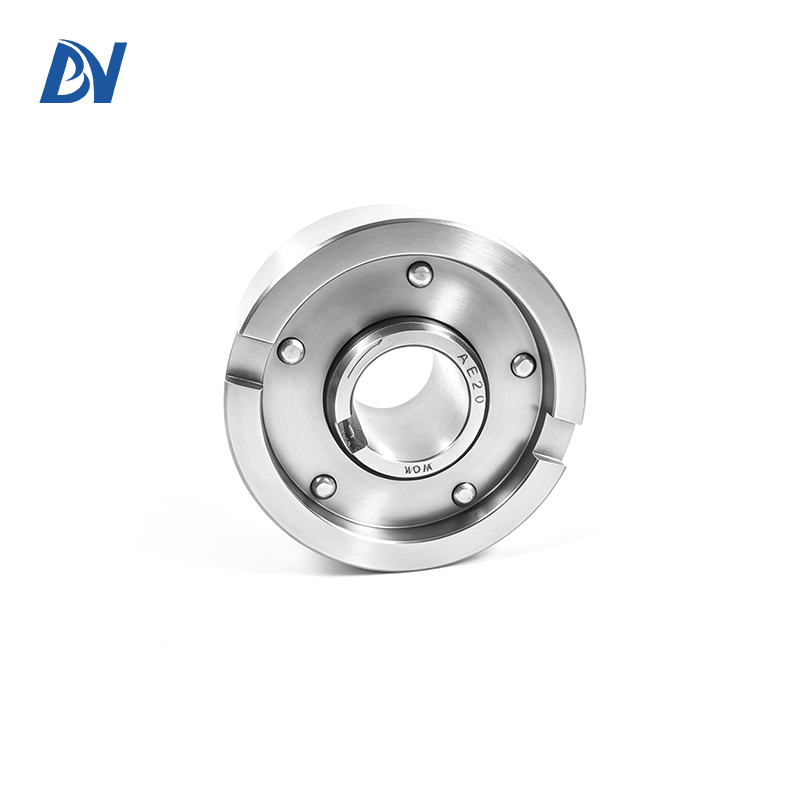

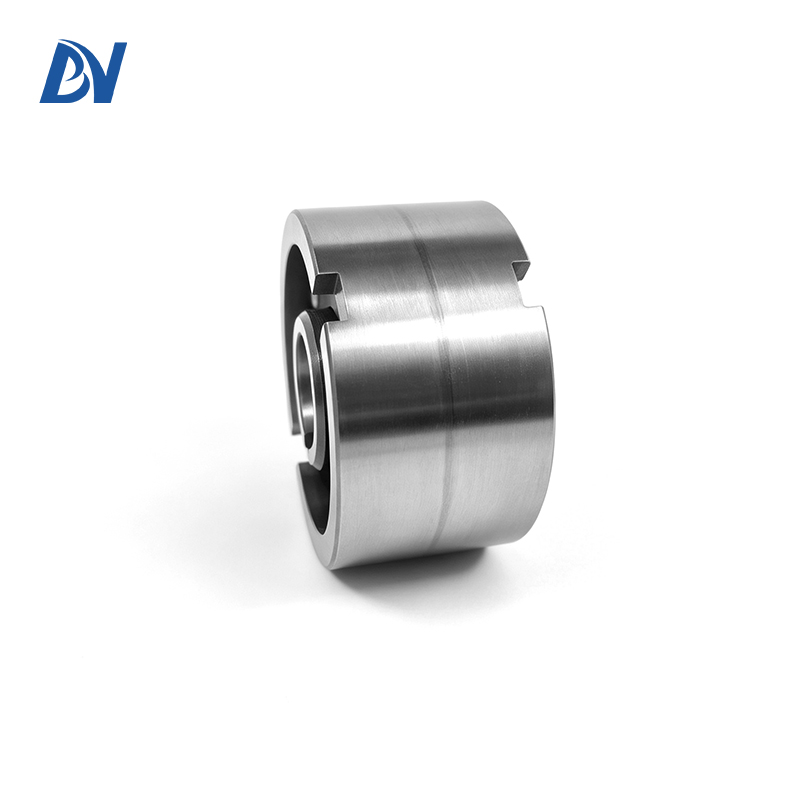

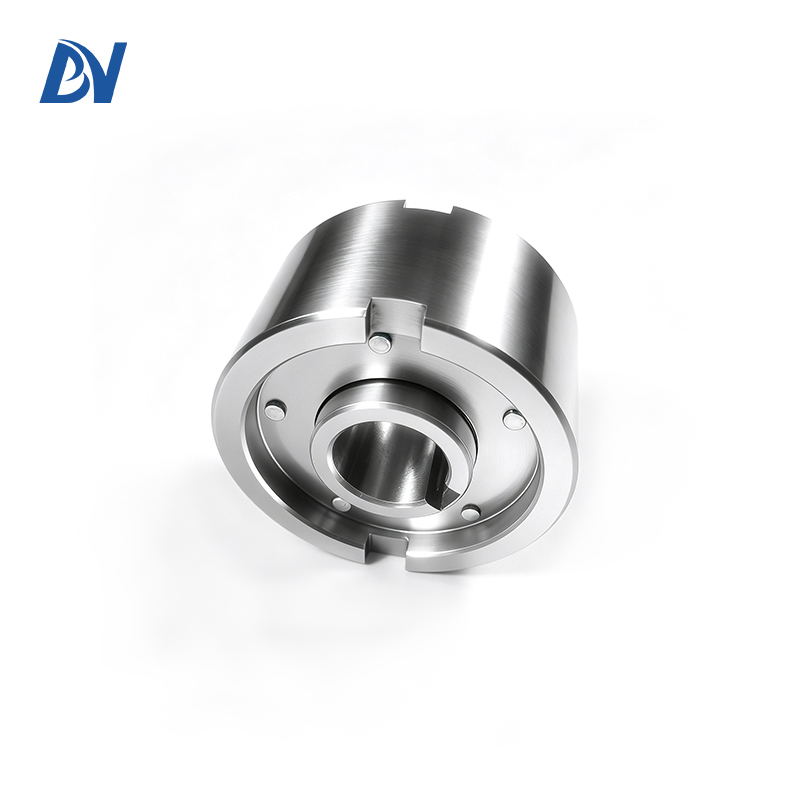

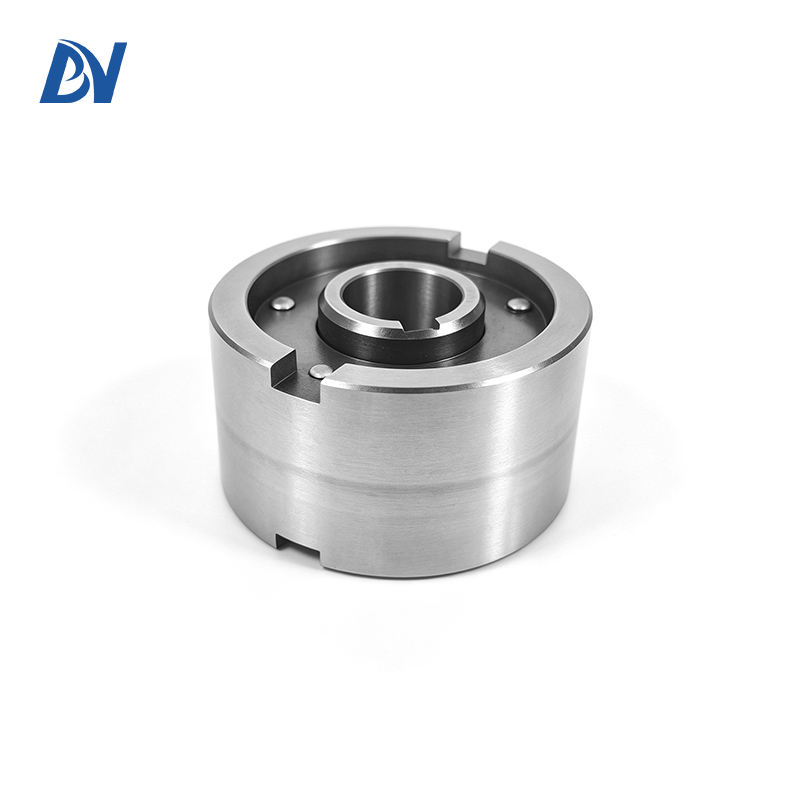

AE20 滚柱式单向超越离合器
产品简介
AE20 属于 AE 系列小型滚柱单向离合器，外圈 62mm 标准轴承外径，可与同规格微型深沟球轴承共用同一箱体座孔，整机轻薄小巧，适配微型设备轻量化装配需求。采用微型精密楔形滚柱传动结构，额定承载 146N・m，短时冲击峰值可达 292N・m；内圈极限转速 2000r/min，外圈极限转速高达 3600r/min，高速运转平稳无抖动，超越阻力矩仅 8.4N・cm，空载滑行损耗极低。
产品无内置轴承，径向、轴向载荷全部由外部配套微型轴承独立承担；内圈通过 DIN 6885.1 标准平键与传动轴刚性锁紧，外圈 h6 精密外圆可压入 K7 标准座，搭配端面传扭槽抵御小幅交变冲击；若小型箱体壁厚、刚度充足，R6 过盈座可省略键槽依靠过盈力传递扭矩。结构预留 ±2.75mm 轴向装配容错量，能抵消微型箱体铸造、轴承装配产生的微小尺寸偏差，降低微型自动化设备加工装配难度。广泛适配微型减速机、小型输送设备、纺织辅机、轻型包装机、小型风机水泵、自动化流水线微型传动单元，是进口同款微型单向离合平价替代件。
标准化安装规范
1. 轴承配套硬性要求
AE20 无内置支撑轴承，全部径向、轴向载荷由外径 62mm 配套微型轴承承担，离合器仅传递单向扭矩，严禁直接承受径向载荷，否则快速磨损报废。
2. 内圈装配步骤
传动轴采用 H7 公差，搭配 8×3.5 DIN 标准平键；采用液压轻压装配，严禁敲击滚道工作面，装配后内圈与轴无相对滑动。
3. 外圈压装要求
外圈 h6 外圆均匀同轴压入 K7 座，频繁冲击工况必须加装端面传扭槽；选用 R6 过盈座时需保证箱体壁厚充足，防止座孔受压扩张打滑。
4. 轴向对位管控
虽允许 ±2.75mm 轴向偏差，装配时尽量对齐内外基准端面，偏差越小高速噪音、温升越低，滚道磨损越均匀。
5. 润滑前置
装机前向滚道填充高温小型润滑脂，高速油浴机型加注轻质工业齿轮油，禁止无润滑干转试机。
使用维护保养细则
1. 润滑介质选型
高速微型油浴：轻质中负荷齿轮油；低速密封机型：2# 极压锂基脂；禁止劣质黄油长期高速使用。
2. 润滑更换周期
油润滑：每 3 个月检查油质，半年完整换油；脂润滑：每月补充少量润滑脂，粉尘高温工况每两周补脂。
3. 日常巡检项目
每日监听高速异响，检测壳体温升，每周检查外圈、键槽有无松动渗油。
4. 定期拆检周期
每 6 个月拆解清洗滚柱滚道，更换老化润滑介质，出现点蚀磨损整套更换内部组件。
5. 仓储存放标准
出厂防锈油封完整，存放干燥无腐蚀环境，禁止堆叠挤压外圈造成圆度变形。
技术参数
技术参数表
| 型号 Type | 尺寸Size | 超运转速度 Overrunning speeds | 主要尺寸 Main dimensions | 重量Weight | 阻力矩 Drag torque | ||||||||||
| dH7 [mm] | TKN1) [Nm] | nimax2) [min-1] | namax3） [min-1] | Dh6 [mm] | D5 [mm] | D6 [mm] | L [mm] | S [mm] | f [mm] | e [mm] | b [mm] | t [mm] | [kg] | TR [Ncm] | |
| AE | 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.3 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.5 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1.5 | 1.8 | 13 | 6 | 2 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.8 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.3 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 2 | 2.6 | 17 | 8 | 4.2 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.2 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.8 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
参数说明
1. 扭矩基准：额定扭矩为长期稳定工作扭矩，最大峰值扭矩 Tmax = 2 × TKN = 2060N・m（短时冲击承载）
2. 转速基准：内圈极限转速对应外圈固定工况；外圈极限转速对应内圈固定工况
3. 公差配合：内孔 H7 公差与轴配合；外圈 h6 公差推荐压入 K7 级座孔，过盈配合传扭
4. 传扭方式：座孔 K7 公差时需配端面键槽辅助传扭；座孔 R6 过盈量更大时可免键槽传扭（需座孔有足够刚度）
5. 轴向偏差：内外圈允许 ±S/2 轴向偏移，S=3.8mm 即允许 ±1.9mm 偏差
产品结构图
产品结构
外圈（h6 公差外圆、端面传扭键槽）、内圈（H7 内孔、DIN 标准键槽）、精密滚柱组、楔形滚道、复位弹簧、保持架、倒角工作面
产品特点
1. 标准微型轴承外径，轻量化紧凑装配
62mm 通用微型轴承外径，可和同规格支撑轴承并排共用座孔，无需额外加工法兰，大幅缩小微型减速机、自动化设备箱体体积，降低小型铸件开模加工成本。
2. 146N・m 稳定承载，短时 292N・m 抗冲击
多组微型精密滚柱均匀分摊载荷，楔形滚道高频淬火超精研磨，高速频繁启停不会出现滚柱打滑、扭力衰减，可应对小型设备缓坡、小幅冲击工况。
3. 双装配适配方案，简化箱体加工
外圈 h6 公差兼容两种装配结构：K7 座 + 端面键槽，适配频繁正反转设备；R6 高过盈刚性箱体可取消键槽，减少机加工工序，适配平稳匀速微型流水线。
4. 极低超越阻力矩，高速省电低发热
滚柱与滚道精密配对间隙，滑行阻力仅 8.4N・cm，电机高速空载滑行摩擦损耗极小，有效降低微型设备发热，延长润滑脂更换周期。
5. 轴向偏差容错，降低微型设备装配精度要求
允许内外圈 ±2.75mm 轴向错位，抵消小型壳体铸造、轴承装配带来的微小偏载，避免单边滚道快速磨损、高速异响，现场装配调试更简单。
6. GCR15 轴承合金钢，微型件耐磨长寿命
滚柱、内外滚道整体淬火至 HRC58-62，抗点蚀、抗疲劳性能优异，微型设备 24 小时连续运转不易失效，减少设备停机维保频次。
应用场景
1. 微型齿轮、行星减速机停机防倒转，保护精密齿轮不受反向冲击；
2. 小型轻型皮带输送机、微型斗提机逆止防溜料；
3. 纺织辅机、小型印刷分切机、轻型包装送料机构单向分度；
4. 微型卷扬、小型升降设备单向承重锁止；
5. 小型风机、微型循环水泵传动止逆部件；
6. 自动化流水线微型输送、小型定位制动机构。
常见问题
Q1：AE20 自带支撑轴承吗？
AE20 无内置轴承，必须搭配外径 62mm 配套微型轴承分担径向、轴向载荷，离合器仅传递单向扭矩。
Q2：可以长期满载 146N・m 工作吗？
不建议长期满载，长期负载控制在 100N・m 以内使用寿命更长；292N・m 仅允许瞬时冲击使用。
Q3：K7 座孔能否省略端面键槽？
频繁启停、带冲击工况必须使用端面传扭槽；平稳匀速、箱体 R6 高过盈且刚度充足可不用键槽。
Q4：反向安装能改变离合锁止方向吗？
不能，锁止旋向由滚道楔形斜面固定，下单前确认旋向，装配后无法更改。
Q5：3600 转是持续最高转速吗？
3600r/min 为外圈固定极限转速，低于该转速均可长期稳定运行，低速润滑更好、磨损更小。
