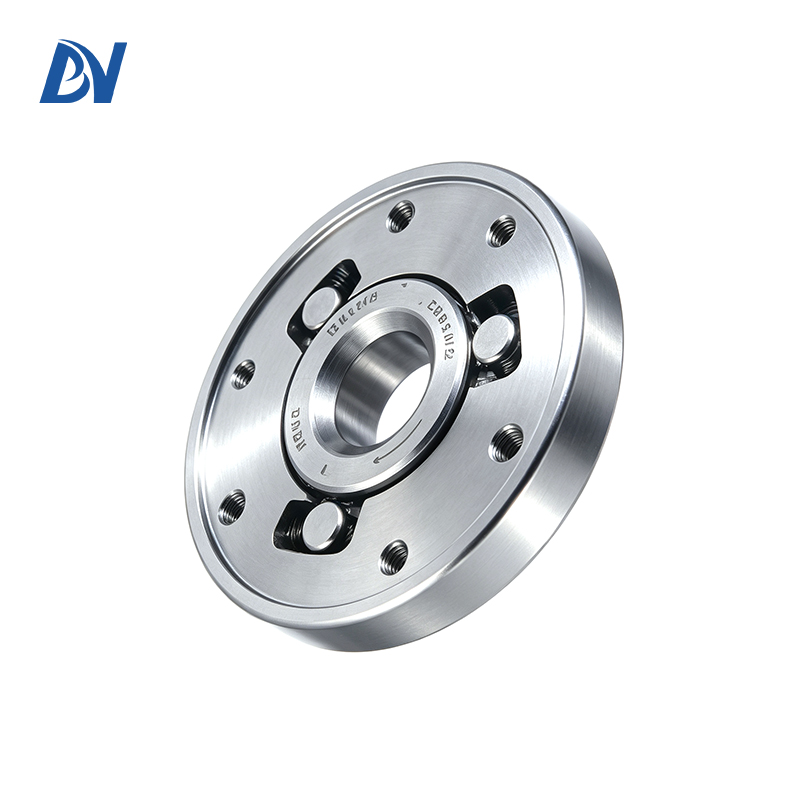

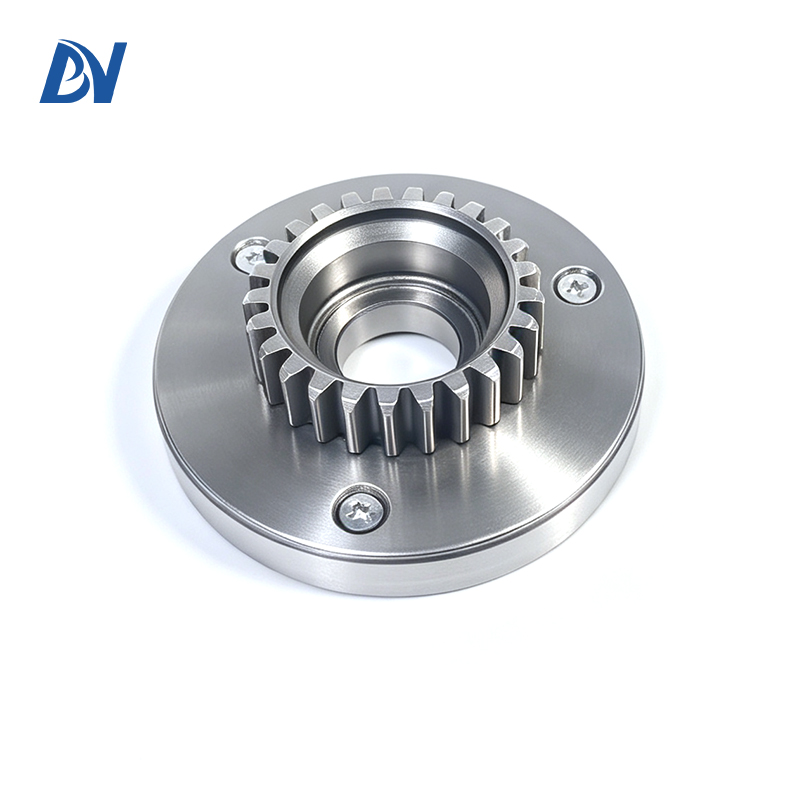

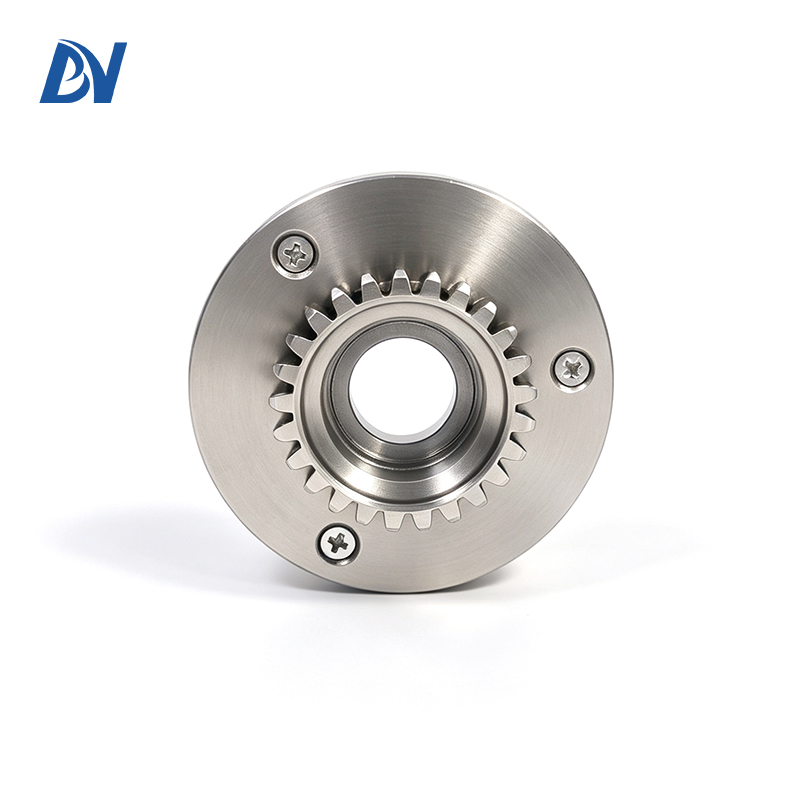

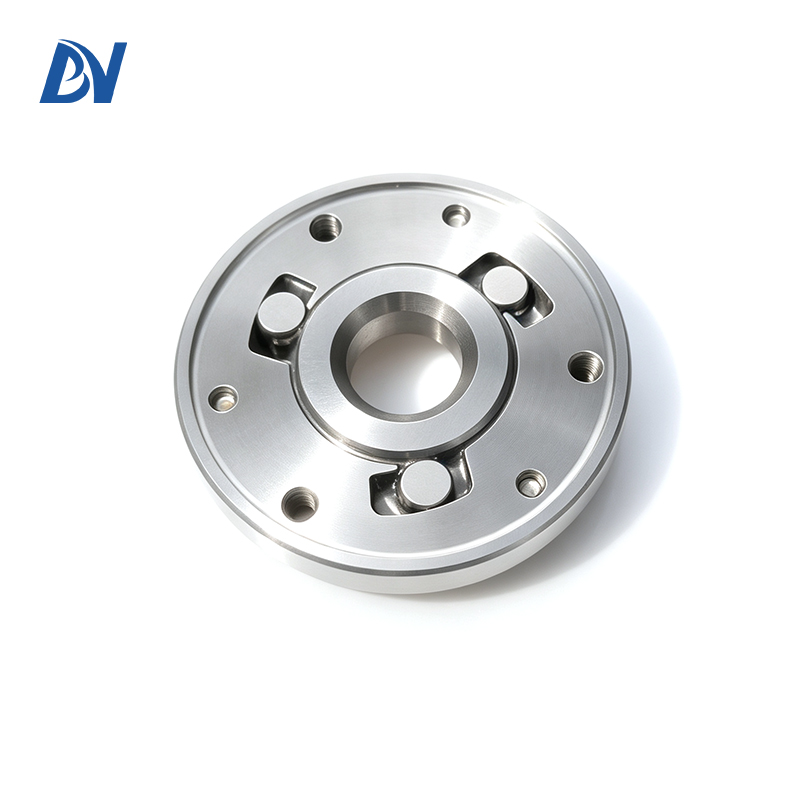

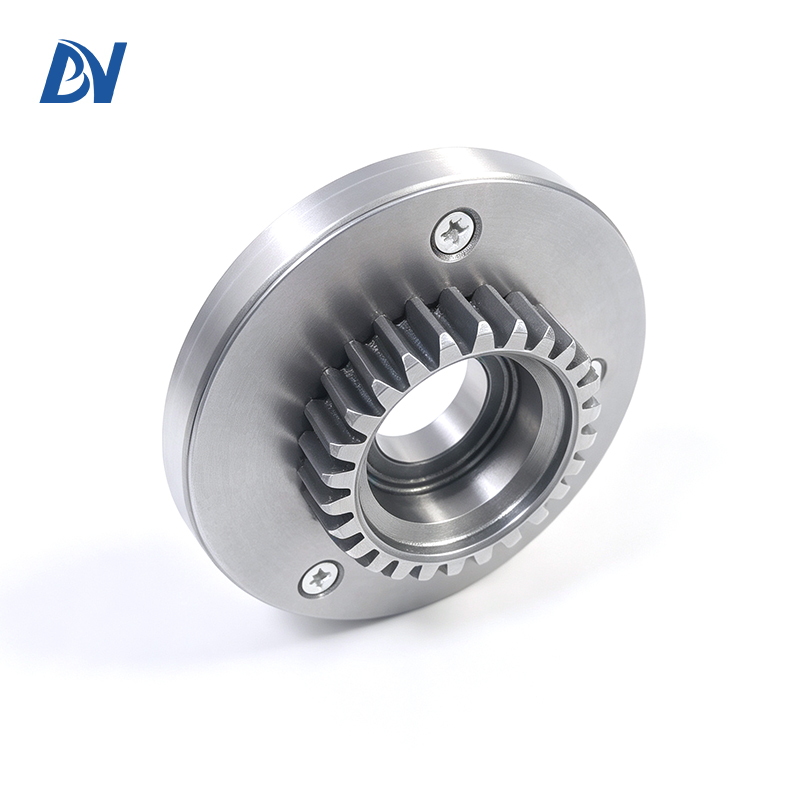

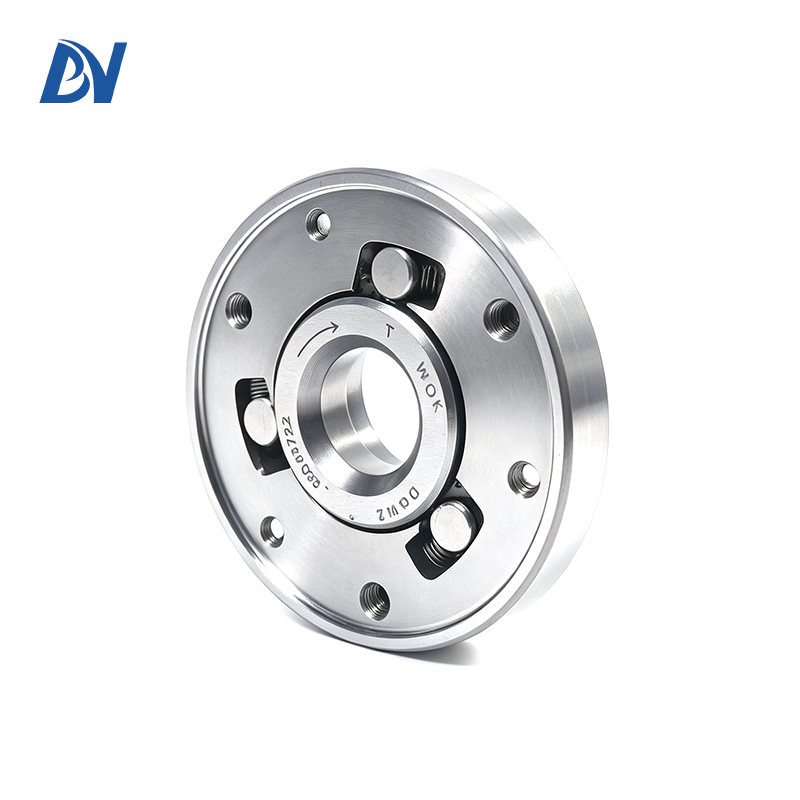

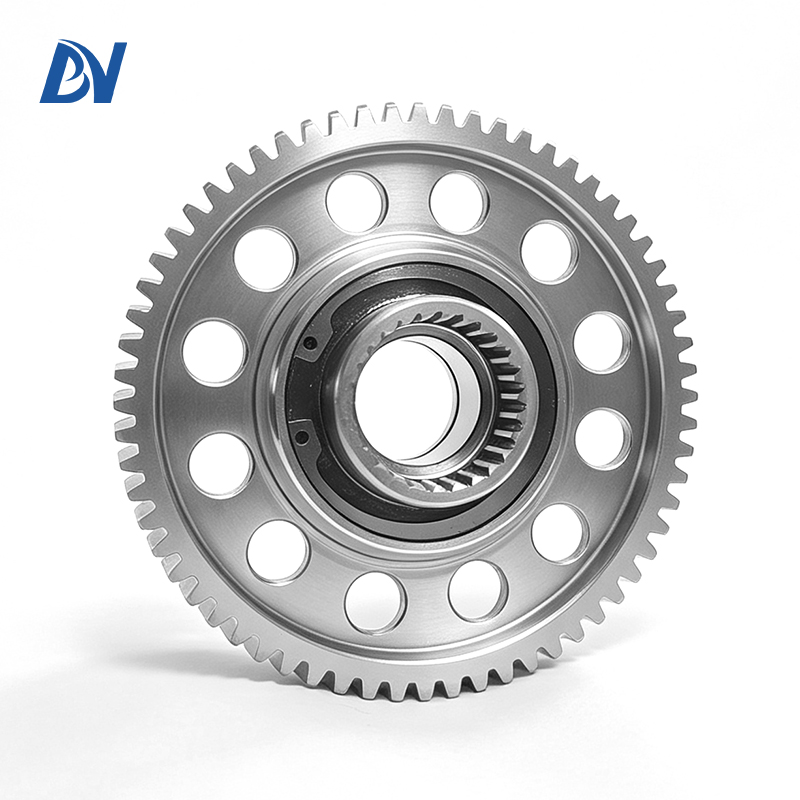

DLK069×33-X 电动自行车中置电机单向离合器
产品简介
本款 DLK069×33-X 单向离合器由我厂独立研发制造，专为 250W 电动自行车小型中置电机配套。整体一体化内齿滚柱结构，外环一体式成型，安装便捷、耐用性强；整体具备大扭矩、低运行噪音、加工精度高、旋转平稳、结构高强度多重优势。装配至中置电机后，车辆前进、倒挡、变速挂挡切换顺滑灵活，刹车制动稳定可靠，人力踩踏滑行阻力大幅降低，有效减少电机耗电、延长整车续航，完美满足 250W 通勤、折叠中置电助力车长期传动使用需求。
技术硬性指标：额定 180N・m，峰值承载 250N・m 无打滑；内圈逆时针脱开，内圈 A 面向上、外圈固定时分离迅速；内齿采用精密切削精加工。
技术参数
技术参数表
| 型号 | 模数 | 齿数 | 齿顶圆 | 齿根圆 | 精度等级 |
| DLK069×33-X | 1.5 | 25 | 40.5 | 33.75 | 6 |

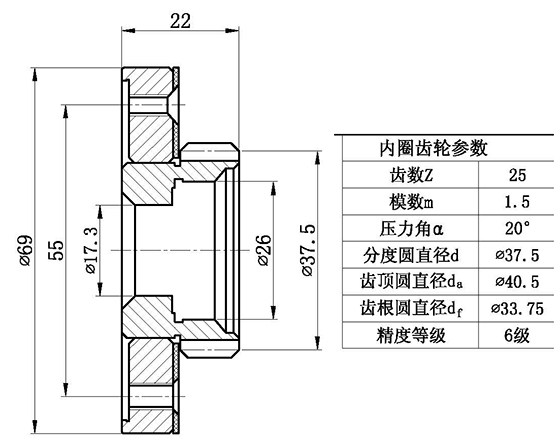

结构图
产品特点
1. 外环一体化设计，拆装便捷
一体式成型外环无需拆分配件，直接装入 250W 中置电机腔体，整车批量装配、后期维修更换省时省力，装配门槛低。
2. 高扭矩承载，重载不打滑
额定 180N・m，峰值 250N・m 稳定承载无打滑，滚柱均匀受力，起步、爬坡、轻度载重动力传递连续无断层。
3. 6 级精密内齿，低噪顺滑
内齿精密切削加工，啮合间隙均匀，骑行噪音低至 40dB 以内，变速滑行无卡顿、无异响，骑行舒适度大幅提升。
4. 超低滑行阻力，省电增续航
单向分离响应迅速，断电人力踩踏阻力极小，减少传动损耗，同等电池容量下延长电动自行车续航里程。
5. 高强度合金钢，超长使用寿命
全传动部件热处理强化，抗疲劳、耐高温，频繁启停颠簸路况不易失效，正常骑行使用寿命可达 10000 小时以上。
6. 换向灵敏，刹车安全
前进、倒挡、挂挡切换流畅，刹车瞬间快速脱开，避免反向扭力损伤电机齿轮，制动安全系数更高。
应用场景
1. 250W 迷你折叠电助力中置电机
2. 城市短途通勤电动自行车中置电机
3. 轻型单人代步电助力车
4. 小型家用休闲电动自行车
5. 原厂离合打滑、异响车辆改装替换件
常见问题
Q1：DLK069×33-X 适配所有中置电机吗？
A：仅适配 250W 同尺寸腔体中置电机，不同品牌轴径、齿圈规格不通用；可提供电机样品 / 图纸定制匹配规格。
Q2：最大 250N・m 扭矩能否满足爬坡？
A：额定 180N・m，短时峰值 250N・m，单人通勤、缓坡代步扭矩余量充足；重载车型可加大规格定制。
Q3：骑行滑行阻力大是什么原因？
A：多为安装错位、内部进泥沙、花键配合不到位，清理杂质重新规范安装即可恢复低滑行阻力。
Q4：雨天骑行会不会进水损坏？
A：防尘密封结构可应对日常小雨，禁止长期浸泡积水、泥泞路段，避免密封失效。
Q5：产品质保多久？
A：出厂 12 个月质保，非人为暴力、泥沙腐蚀造成质量问题可免费换新配件。
Q6：支持定制吗？可调整哪些参数？
A：全流程 ODM/OEM 定制，可修改齿模数、齿数、内外径、高度、扭矩、旋向、材质硬度等参数。
